Предназначен, для гибки труб и профилей из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов в кольца, спирали и сегментные дуги.

ПРОФИЛЕГИБ 3-Х РОЛИКОВЫЙ

3RE-60

Max диаметр изгибаемой трубы

Радиусы гиба

60х5 мм

от 300 мм

Количество ведущих роликов

3

Количество ведущих роликов

от 300 мм

60х5 мм

Радиусы гиба

Max диаметр изгибаемой трубы

3

Детали, согнутые на профилегибе 3RE-80

Гибка кольца

Гибка двутавра 10

Гибка спирали

Гибка швеллера

Гибка профильной трубы

Одновременная гибка трех труб

Гибка винтовой лестницы

Гибка уголка

Технические характеристики

Max диаметр изгибаемой трубы

60х5 мм

Минимальный радиус гиба

от 300 мм

Кол-во ведущих роликов

Согласованность линейных скоростей

да

Кол-во механизмов поджима

2 шт

да

Согласованность угловых скоростей

Потребляемая мощность

1,1 кВт

не ограничен

Максимальный радиус гиба

3 шт

Скорость подачи трубы

5 м/мин

Механизм стяжки валов

опция

Механизм подьема шага витка спирали

опция

Вес

Габариты

1060x840x1320 мм

430 кг

Гнет любые формы труб и профилей из стали, алюминия, меди, титана и их сплавов

Форма

60х5

Мax размер, мм

Форма

40x10

60х30x2,5

50х50x4

30x30

36

Мax размер, мм

Форма

Мax размер, мм

60х60x5

N10

40x40x4

80х10

60х30x2,5

Один профилегиб - множество возможностей!

Сегментные дуги из любых труб и профилей любой формы

Кольца различного диаметра

Спирали с заданным шагом подъема

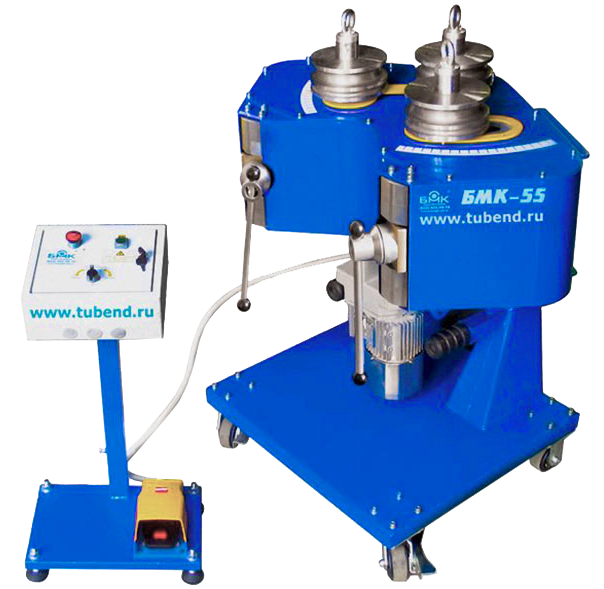

Устройство трубогиба

Линейка положения роликов

Требуется для обеспечения выставления радиусов гибки и обеспечения повторяемости

Оснастка трубогиба

На трубогибах БМК реализована система быстрой смены оснастки, при переходе на другой типоразмер труб.

Система автоматической смазки дорна

Автоматическая смазка дорна продлевает срок службы дорна.

Внутреннее наполнение

Используем только лучшие комплектующие: итальянский мотор - Bonfiglioli, японская автоматика, пневматика Camozzi.

Два винта поджима трубы

Два винта обеспечивают легкий поджим и высокую точность гибки, что обеспечивает повторяемость согнутых изделий.

Оснащеный кнопкой аварийного останова, переключателем направления гиба и педалью с блокиратором.

Выносной пульт управления

Механизм смены плоскости гиба станка

Для изменения плоскости гиба требуется всего лишь открутить 2 болта и повернуть гибочный модуль в требуемое положение

Штанга трубогиба от 2 до 20 метров

Длина станка (штанги) определяется по максимальной длине развертки детали, либо по максимальной длине используемой трубы

Ролики с синхронизацией угловых и линейных скоростей на всех (трех) ведущих роликах позволяет гнуть трубу на любой радиус за один прогон.

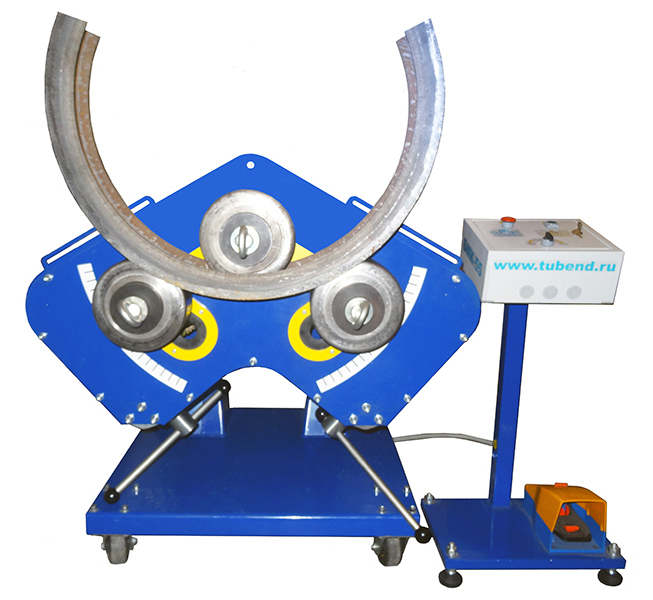

Три ведущих ролика

Оснастка станка

Может быть выполнена под профиль любой формы, а также быть многоручьевой позволяя гнуть сразу несколько профилей за раз.

Место для крепления механизма шага витка спирали

Позволит изготавливать спиралей с заданным шагом подъёма витка спирали

Колеса для быстрой транспортировки

Станок не требует фундамента, шеф-монтажных и пуско-наладочных работ, достаточно подключить его к сети электропитания и начать изготовление детале

Высокая производительность и качество гибов

Профилегиб имеет 3 ведущих ролика
с системой синхронизации линейных и угловых скоростей, данное свойство позволяет:

Производительность выше в 3-6 раз при гибке в поточном режиме

Оператору достаточно изначально поджать ролики на необходимый радиус, запустить станок и просто поочередно вставлять трубы, снимая готовые изделия, не тратя время на поджим и отвод роликов.

Гнуть одновременно несколько труб или профилей со 100% повторяемостью

Оснастка для профилегиба может иметь от 1 до 5 ручьев для одновременной гибки труб. А благодаря согласованности скоростей роликов и применение специальной стяжки валов все согнутые трубы на многоручьевой оснастке будут абсолютно одинаковы.

Использовать гладкие (без насечек) и капролоновые ролики

Без единой царапины будут согнуты трубы с любым покрытием - хромированные, никелированные, полированные или трубы с лакокрасочным и полимерным покрытием!

Качественно согнутые изделия со 100% повторяемостью

Образцы согнутых профилей

Гибка спирали из профильной трубы виток к витку

Гибка труб из нержавейки

Гибка уголка

Гибка профильной трубы

Гибка швеллера

Гибка алюминиевого профиля

Гибка квадратных труб

Оснастка к станку

Оснастка для профилегиба - это специальный гибочный инструмент, который устанавливается на станок. Данный инструмент изготавливается индивидуально под каждый типоразмер труб/профилей и радиус гиба, требуемые заказчику.

Смена оснастки занимает не более 5 минут.

Простота самостоятельного изготовления оснастки, низкая стоимость при заказе.

Взаимозаменяемость оснастки с трубогибами серии 3RE.

Минимальный ресурс работы элементов оснастки 500.000 гибов
