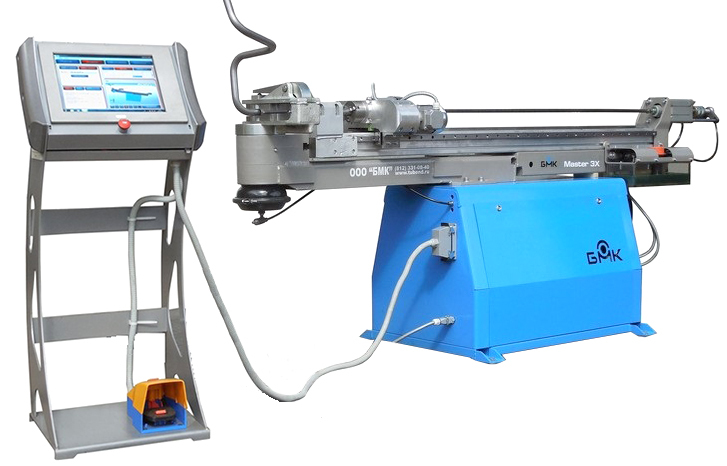

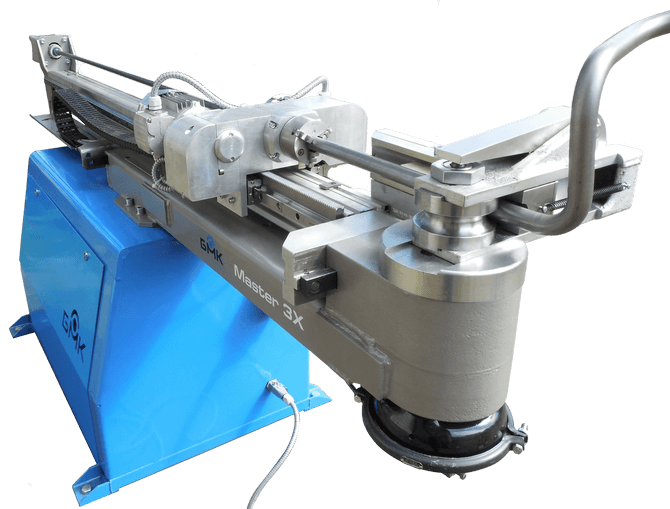

Автоматический трубогиб СE-51 Master 3x

Узнать цену

Предназначен, для 3-х координатной, дорновой и бездорновой гибки труб и профильного проката в автоматическом режиме.

АВТОМАТИЧЕСКИЙ ТРУБОГИБ

CE-51 Master 3x

Max диаметр изгибаемой трубы

Радиусы гиба по оси

51х2 мм

5-750 мм

Mах угол гиба

180 + пружинение

Max диаметр изгибаемой трубы

Радиусы гиба по оси

51х2 мм

5-750 мм

Mах угол гиба

180 + пружинение

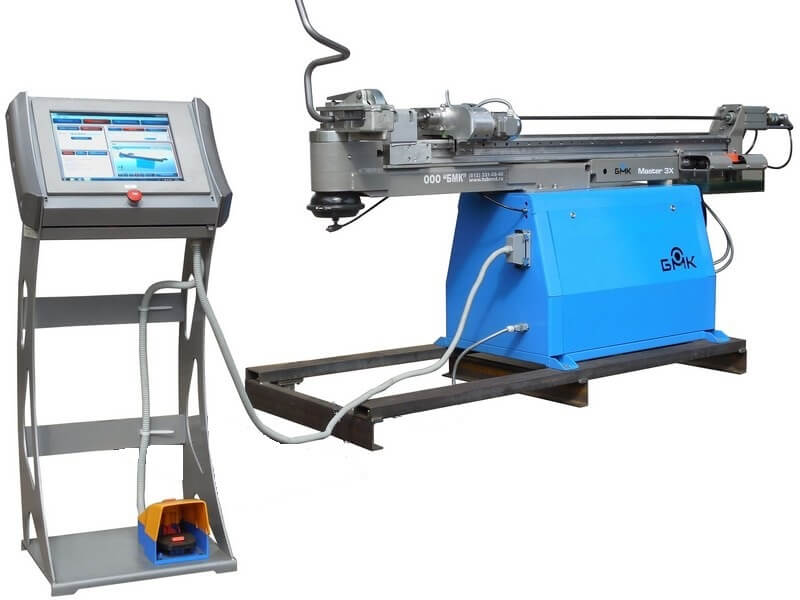

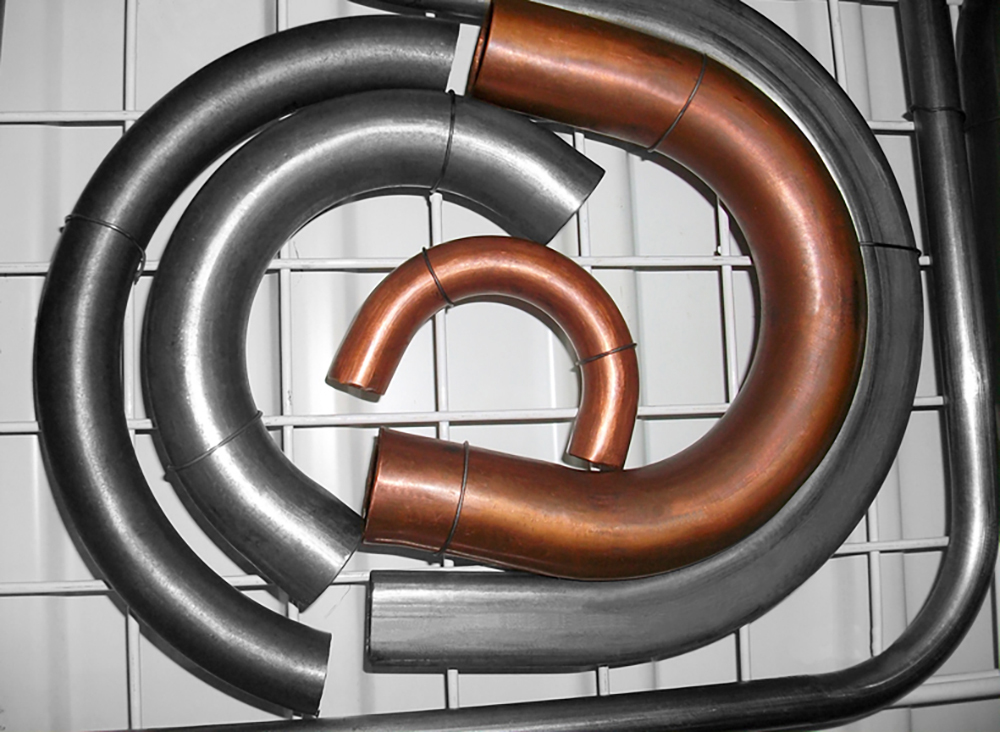

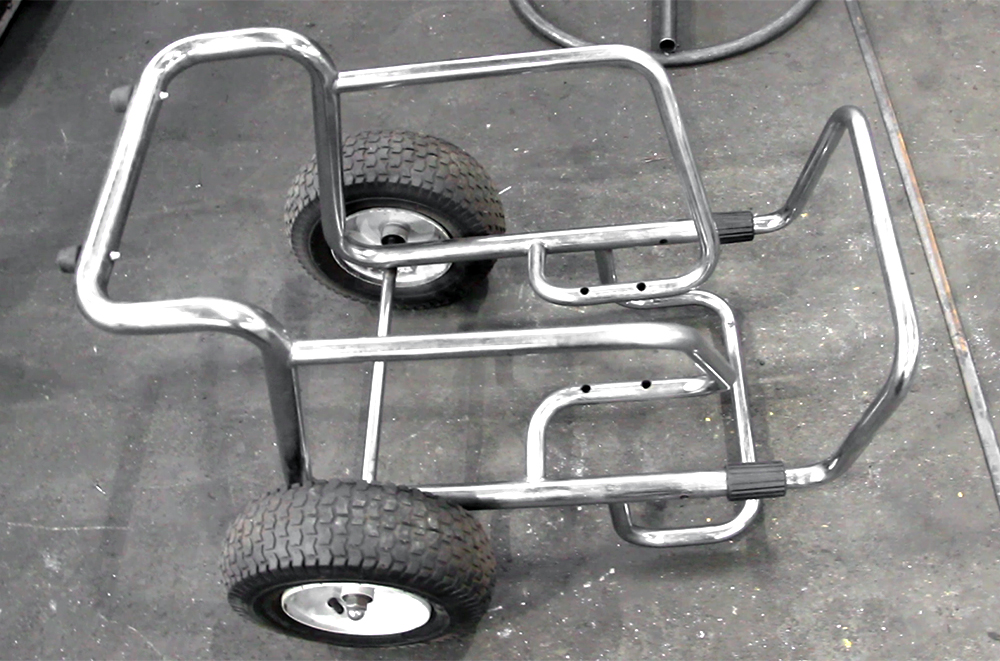

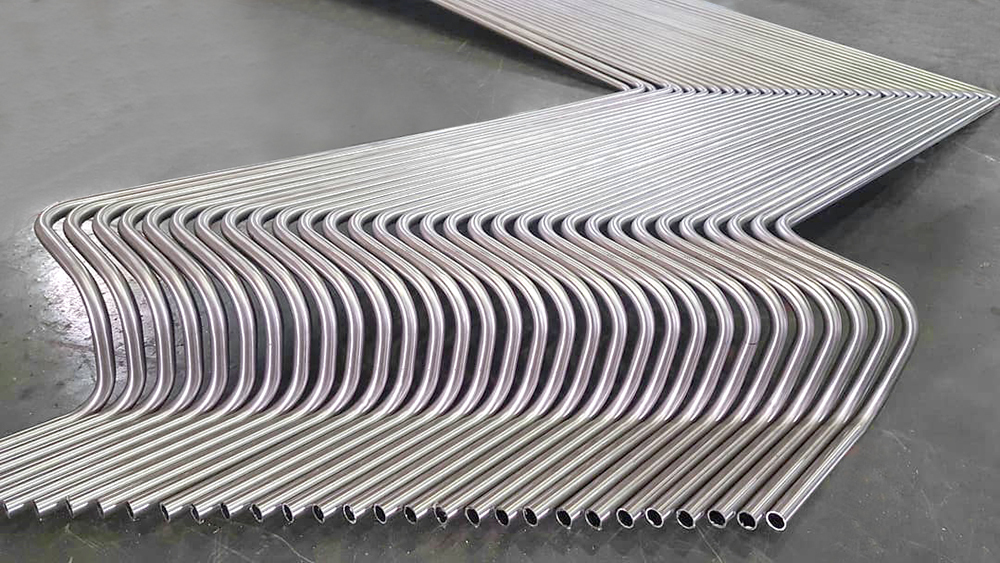

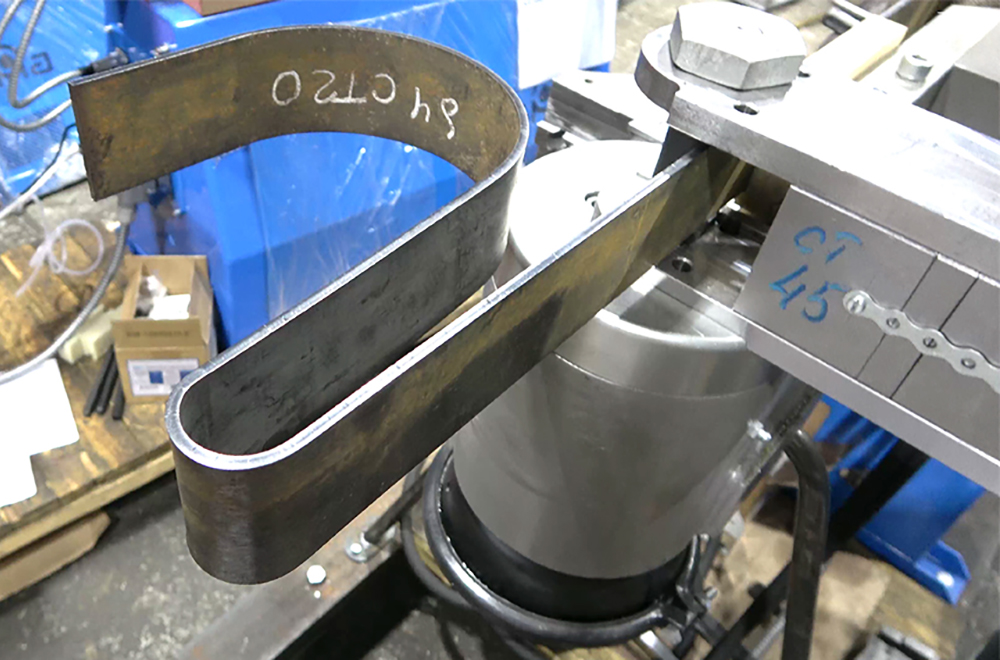

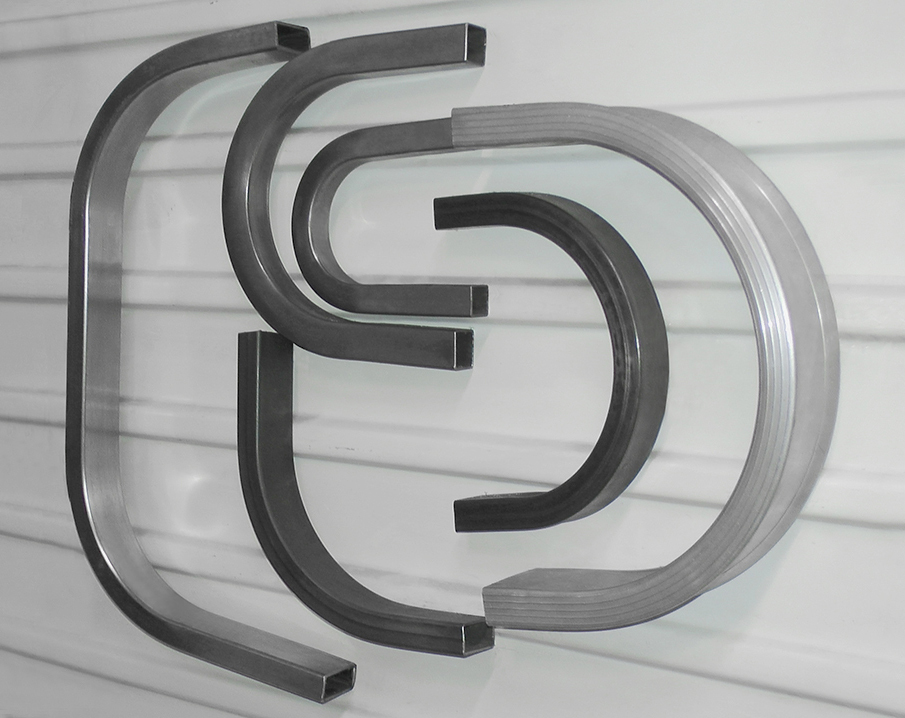

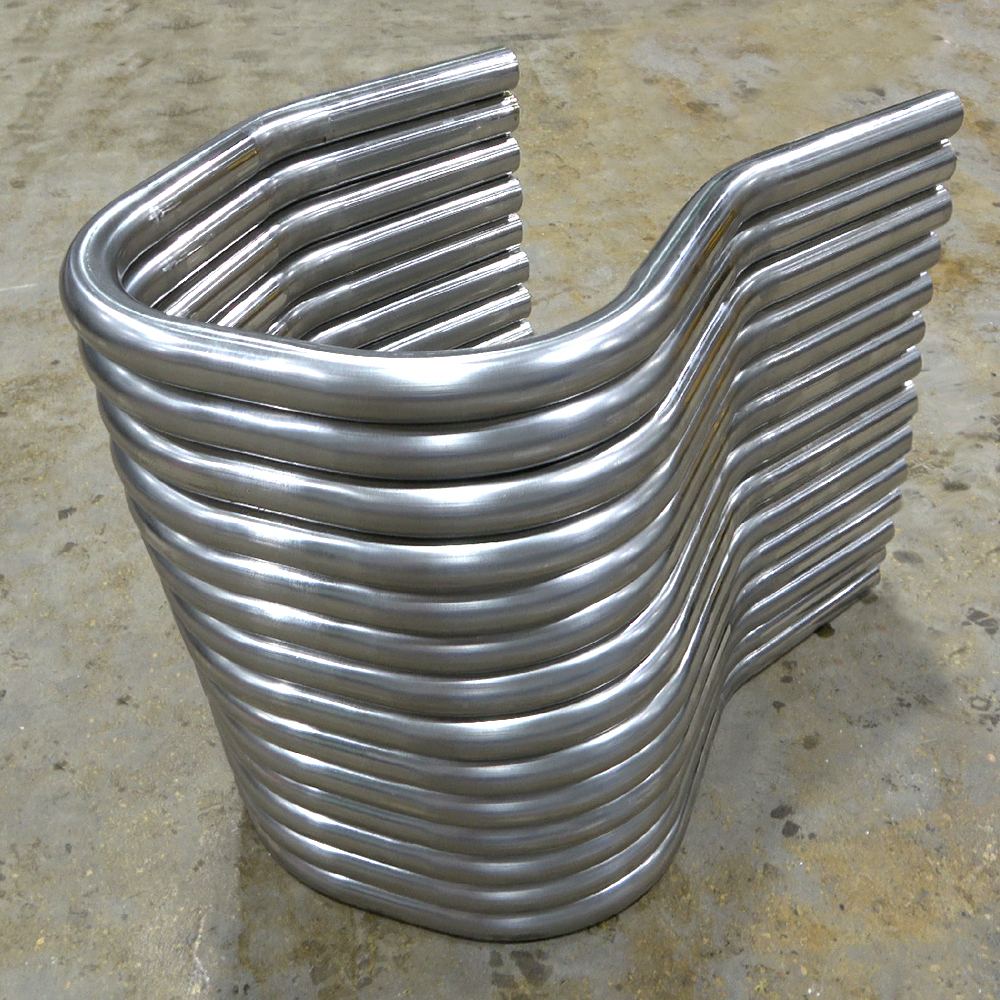

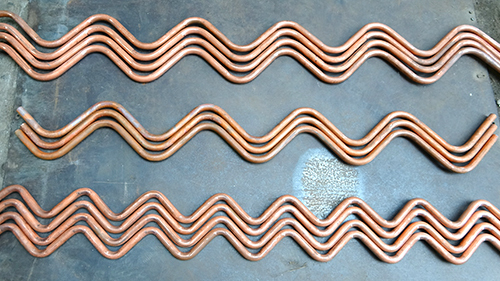

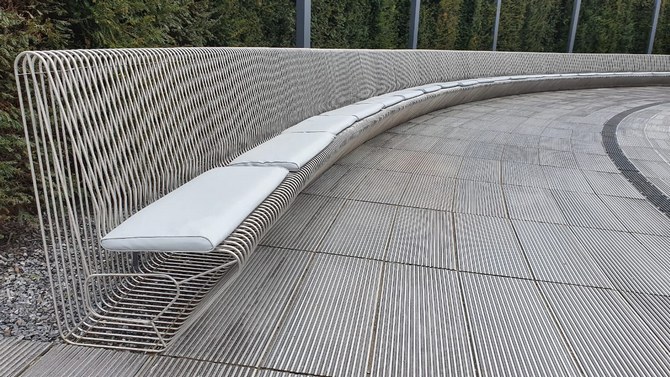

Детали, согнутые на трубогибе Master 3x

550 кг

2700x780x1050 мм

0.1

автоматич./пошаговый режимы

от 5 до 750 мм

от 2 до 20 метров

1,8 кВт (под заказ 2,5)

дорновый/бездорновый

30 град/сек

180 + угол пружинения

от 5 до 51 мм

Технические характеристики

Диаметр изгибаемых круглых труб

Фиксированные радиусы гиба

Углы гибы

Скорость гиба

Режимы работы

Потребляемая мощность

Длина обрабатываемых труб

Управление

Дискретность задания параметров
(угол, выдвижение, поворот)

Вес

Габариты

Радиусы при гибке степом

без ограничений

Типоразмеры изгибаемых труб и профилей

Форма

51х2

Мax размер, мм

Форма

42x6

40х30x3

40х40x4

30x30

35

Мax размер, мм

Форма

Мax размер, мм

40х40x5x5

50х32x4.4

40x40x3

50х6.28

45х30x2.5

Один трубогиб - множество возможностей

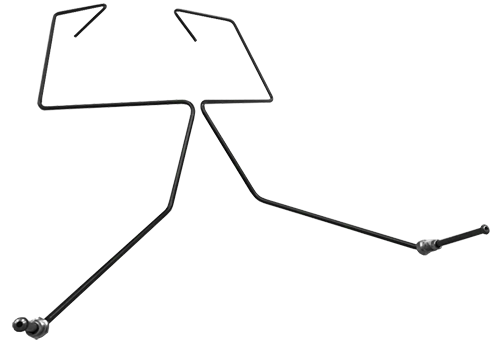

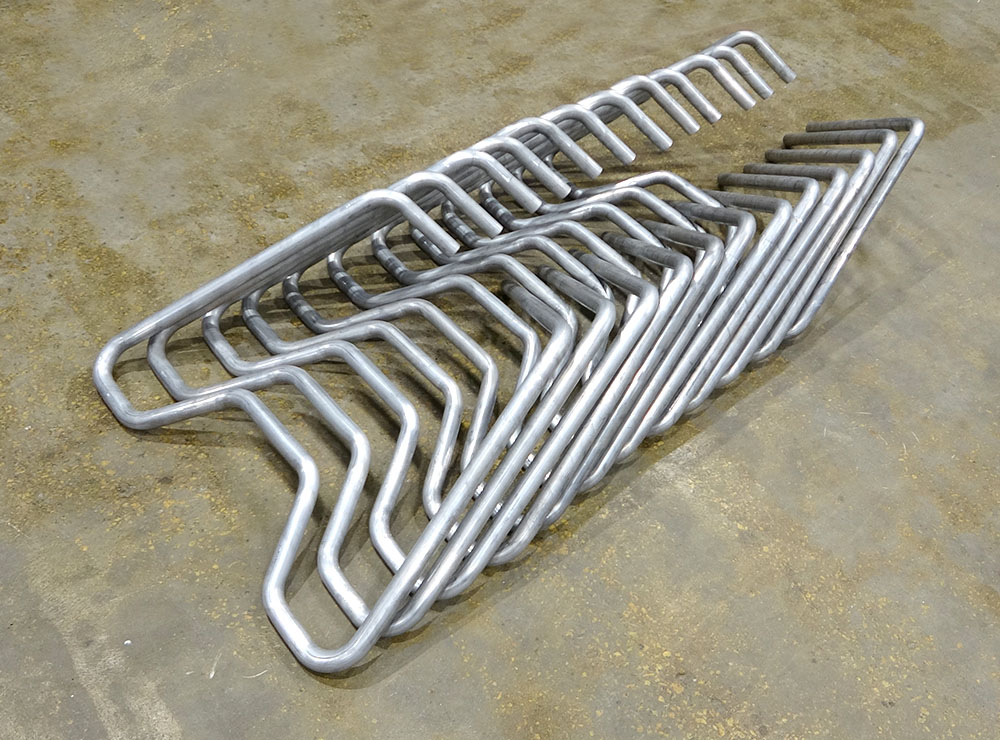

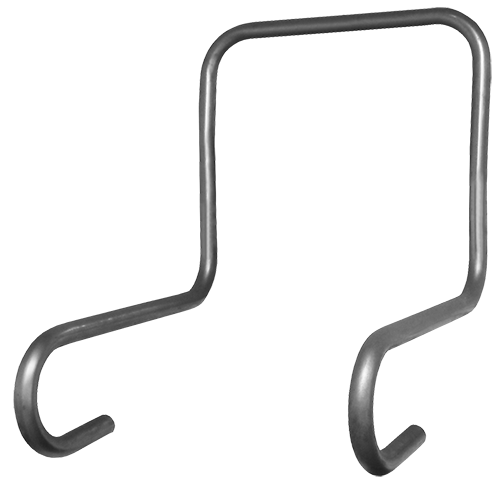

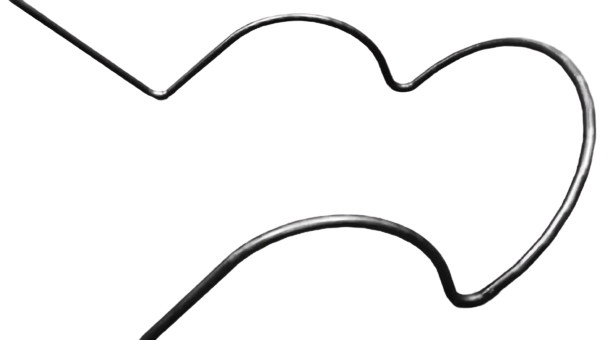

Сложные пространственные детали

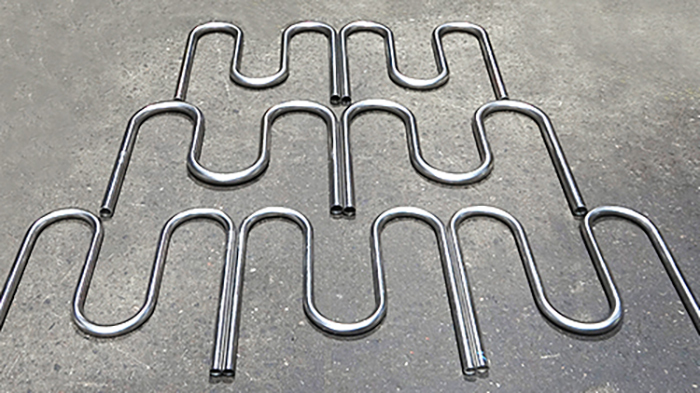

Изготовление зеркальных деталей (право и левосторонняя
гибка)

Возможность остановки в любом месте, для пробивки отверстий, обжима и тд

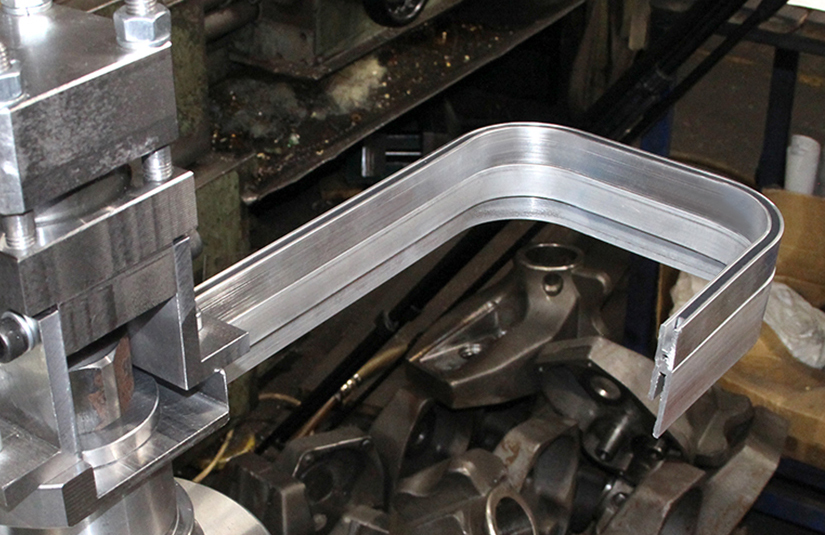

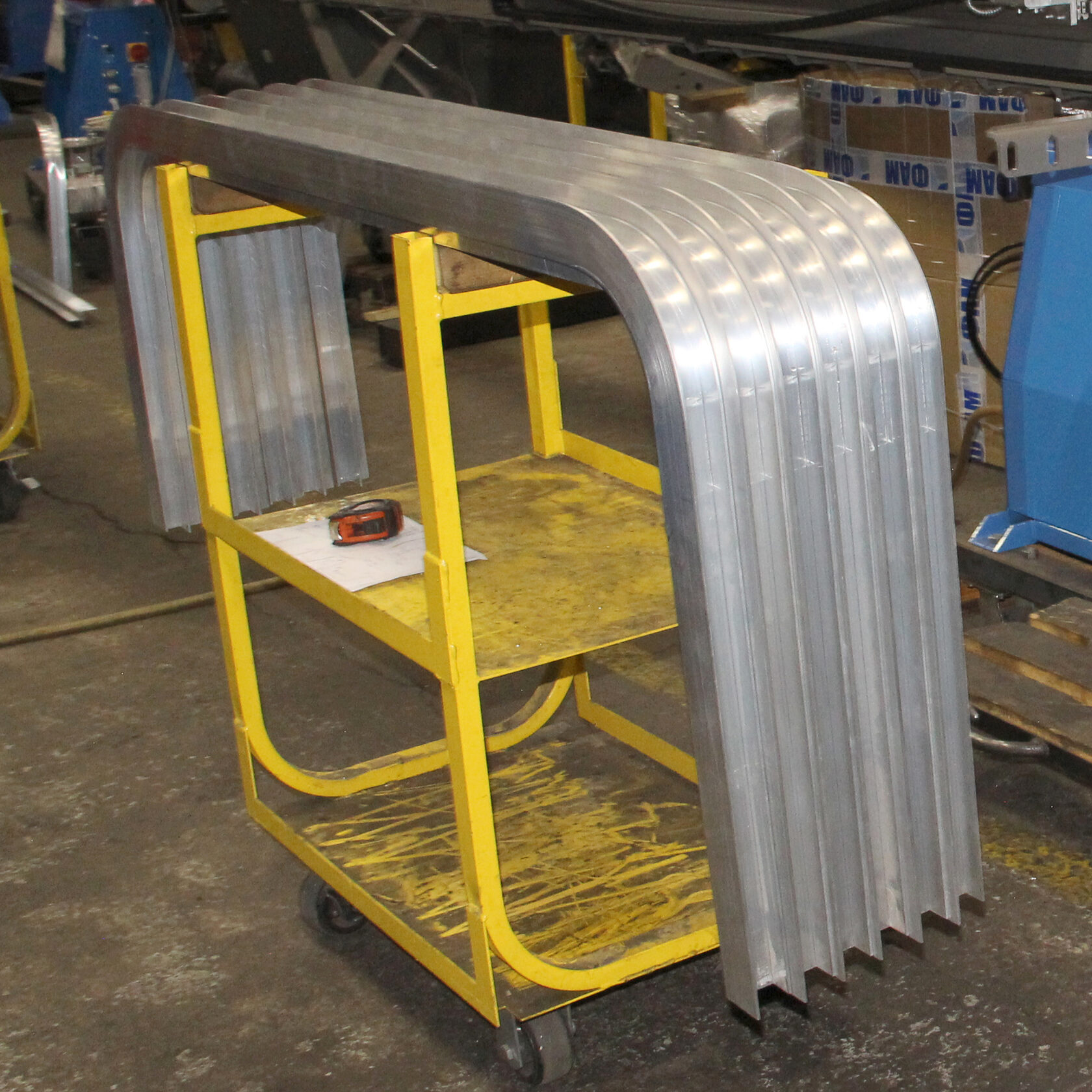

Гибка труб и профилей любого
сечения

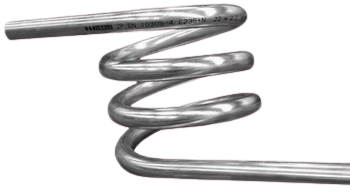

Изготовление спиралей благодаря функции навивки

Изменяющиеся радиусы на одном изделии - функция гибка степом

Детали со сложной геометрией благодаря минимальным мертвым зонам на станке

Гибка труб с нулевым выдвижением - один гиб переходит в другой без прямого участка.

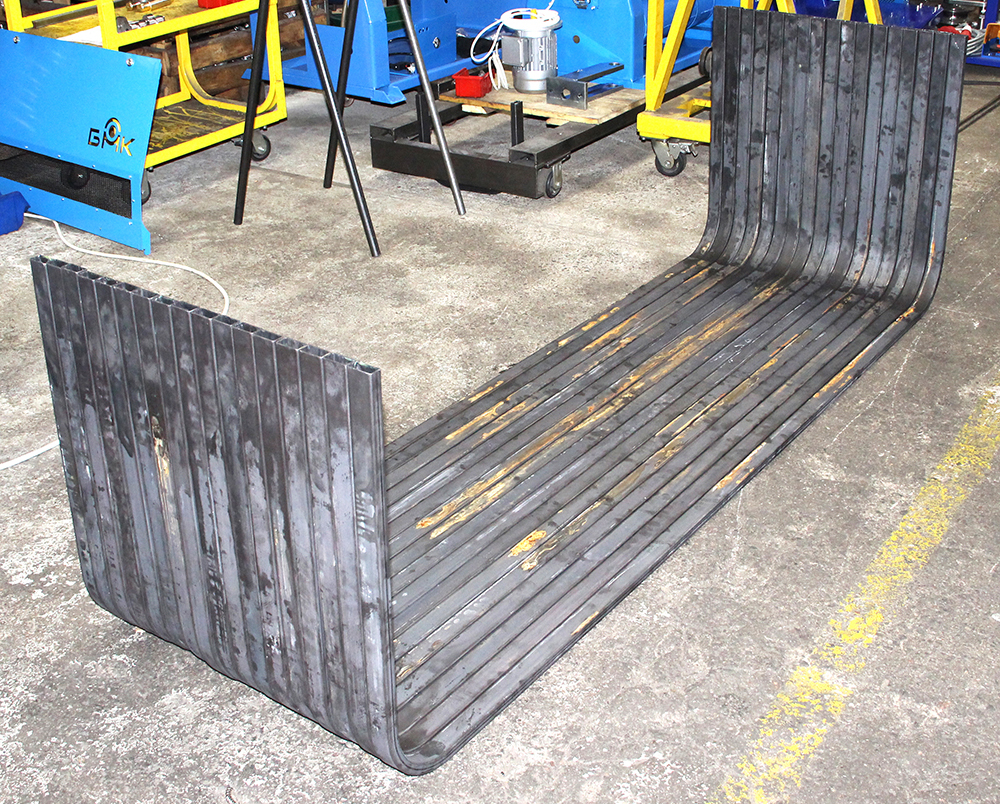

Изготовление деталей из трубы длиной до 20 метров

К примеру для производства полотенцесушителей другие производители делают специализированный станок, рассчитанные только под одну задачу. СE-51 3x универсальный станок, на котором можно изготавливать любые изделия

Узнать цену

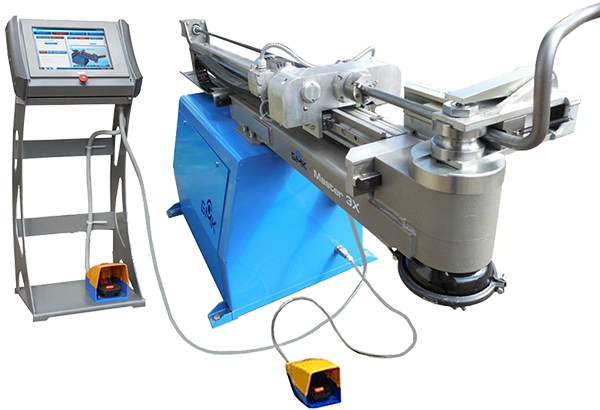

Устройство трубогиба

Автоматическая система выдвижения-убирания дорна

Дорн позволяет сохранить геометрию трубы (предотвращает образования гофры и сплющивания) в месте ее гиба.

Гибочный модуль вынесенный вперед

Вынесенный вперед гибочный модуль сокращает мертвые зоны, позволяя гнуть сложные пространственные изделия

Система автоматической смазки дорна

Автоматическая смазка дорна продлевает срок службы дорна.

Внутреннее наполнение

Используем только лучшие комплектующие: итальянский мотор - Bonfiglioli, японская автоматика, пневматика Camozzi.

Штанга трубогиба от 2 до 20 метров

Длина станка (штанги) определяется по максимальной длине развертки детали, либо максимальной длиной используемой трубы

Технологическая подставка

Для транспортирования и работы станка без фундамента и анкерения.

Стойка управления станком

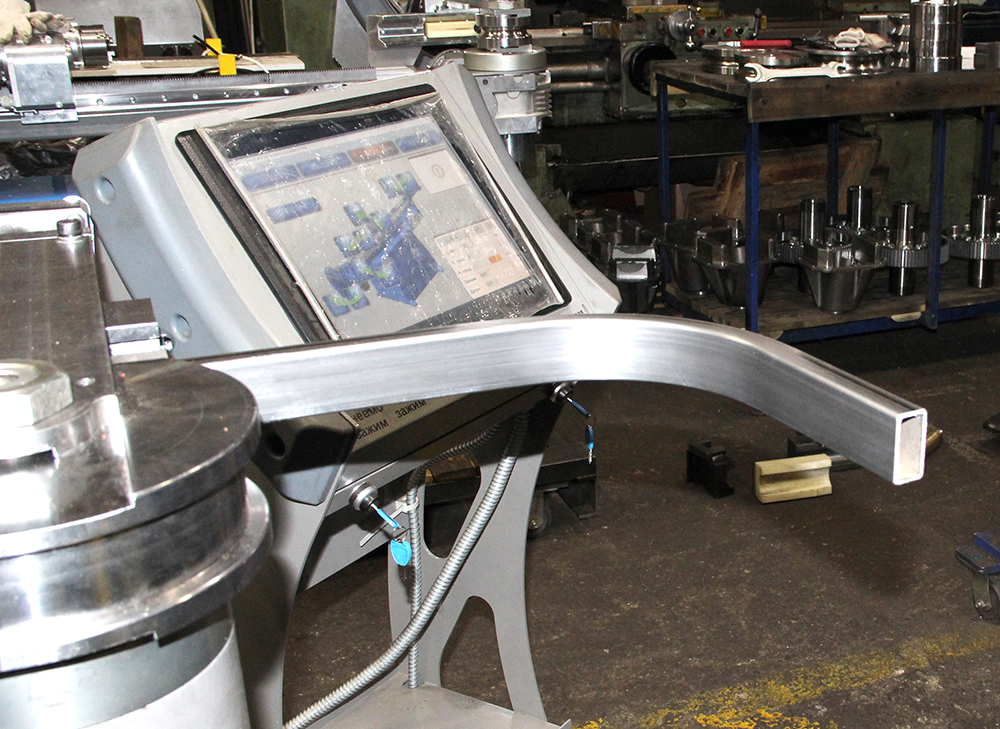

Сенсорный компьютер с современным программным обеспечением "Tubend".

Для транспортирования и работы станка без фундамента и анкерения.

Технологическая подставка

Стойка управления станком

Сенсорный компьютер с современным программным обеспечением "Tubend".

Выносная педаль пуска станка

При однократном нажатии на педаль, станок в автоматическом режиме согнет трубную деталь

Оснастка трубогиба

На трубогибах БМК реализована система быстрой смены оснастки, при переходе на другой типоразмер труб.

Система автоматической ориентации трубы в пространстве.

Обеспечивает поворот трубы в пространстве и выдвижение в точку начала очередного гиба.

Уникальное программное обеспечение Tubend

Импортируйте деталь с осевой линией из любой конструкторской программы (Компас, Автокад, Solid) в форматы: IGES, STEP, TBE, XML, программное обеспечение откроет файл со всеми данными, все готово к работе.

1

80

трубогибов

Tilda Publishing

create your own block from scratch

=

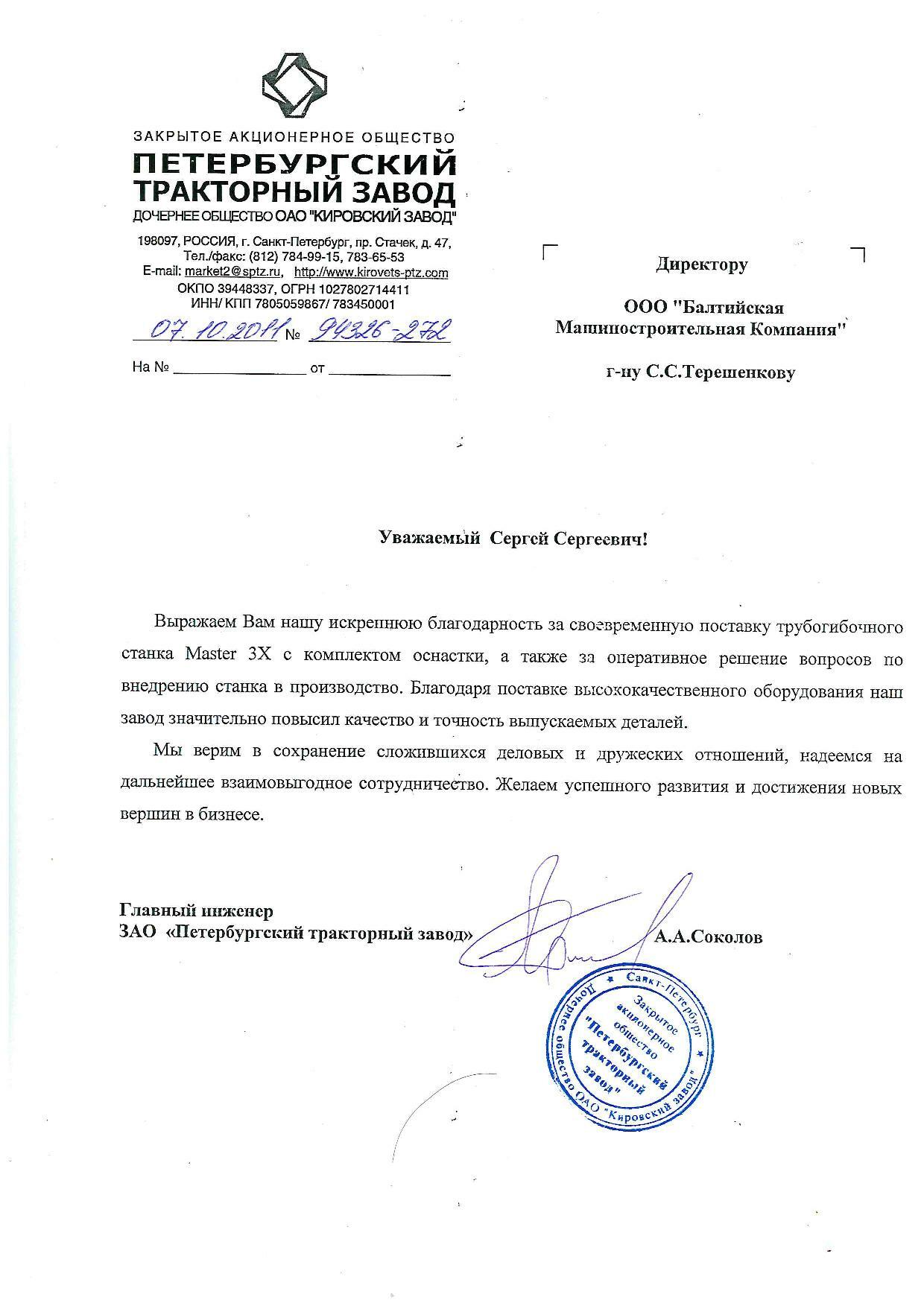

Один автоматический трубогиб CE-51 Master 3x заменил 80 полуавтоматических и ручных трубогибов других фирм на АО "ПТЗ"

полуавтоматическим и ручным трубогибам

Повторяемость изделий

1 и 1000 изделия - одинаковы

Благодаря автоматизации станка, дискретности задания параметров 0,1 градуса по углу гиба и повороту трубы в пространстве, и 0,1 мм по выдвижению трубы в точку начала очередного гиба, а также нашему программному обеспечению "Tubend", все сделанные трубных изделий имеют высочайшую точность гиба и повторяемость не ниже 99 %.

Использование в станке таких высокотехнологичных элементов, как гибкие дорны и складкоразглаживатели позволят гнуть на станке даже тонкостенные трубы, на минимальные радиусы от 1,5D и при этом получать идеальное качество гибов.

Дорновая система работает полностью в автоматическом режиме, исключающем человеческий фактор.

Качество гибов

Идеальное качество даже на тонкостенных трубах

Оснастка к станку

Переход с детали на деталь занимает 2 секунды

Смена оснастки занимает не более 5 минут.

Оснастка для трубогиба - это специальный инструмент, который
устанавливается на станок. Оснастка изготавливается индивидуально под каждый типоразмер трубы или профиля и радиус гиба, требуемый заказчику.

Простота самостоятельного изготовления оснастки, низкая стоимость при заказе.

Взаимозаменяемость оснастки с трубогибами: БМК-51, БМК-53, СM-30, СE-30,
CE-30 3x, CE-51, CE-51 3x.

Минимальный ресурс работы элементов оснастки от 50.000 до 500.000 гибов.
