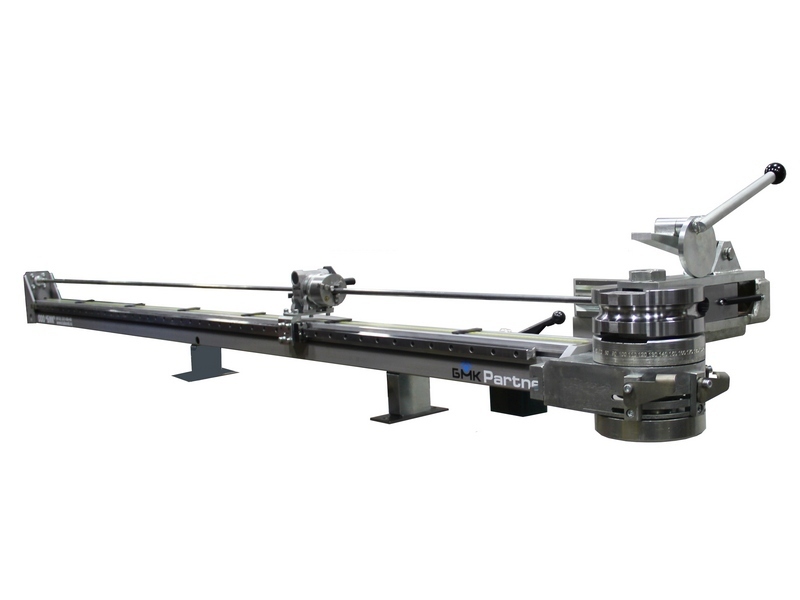

Автоматический трубогиб СE-51 Master 3x

Узнать цену

Предназначен, для 3-х координатной, дорновой и бездорновой гибки труб и профильного проката из стали, нержавеющей стали, титана, алюминия, меди и медных сплавов.

РУЧНОЙ ТРУБОГИБ

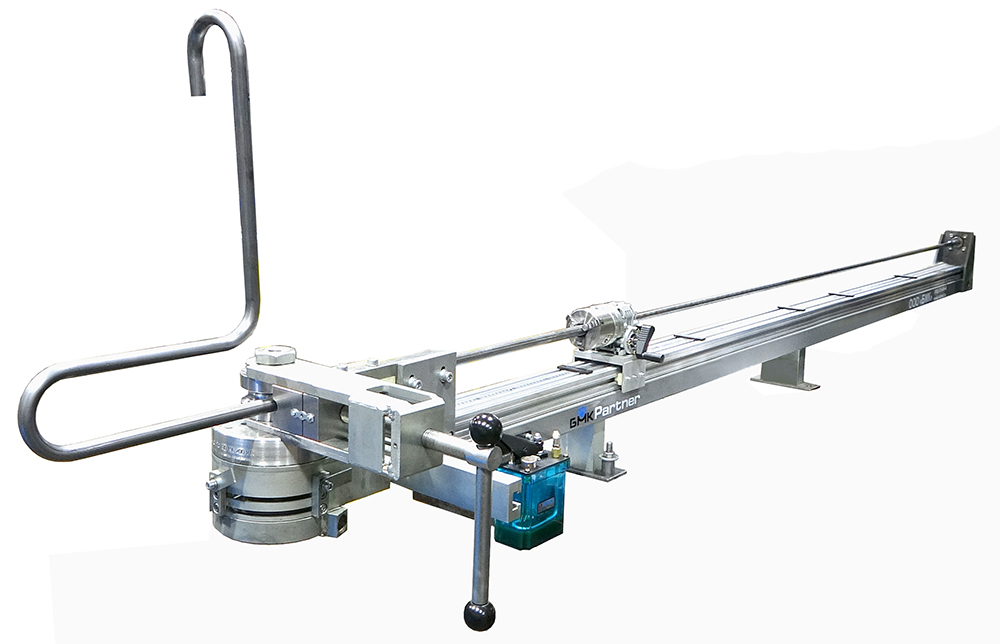

CМ-30/3 Partner

Max диаметр изгибаемой трубы

Радиусы гиба по оси:

30х2 мм

5-400 мм

Mах угол гиба:

180 + пружинение

Mах угол гиба:

5-400 мм

30х2 мм

Радиусы гиба по оси:

Max диаметр изгибаемой трубы

180 + пружинение

Детали, согнутые на трубогибе CM-30/3 PARTNER

Трубогиб нержавейки

Трубогиб ручной для стальной трубы

Трубогиб ручной для медной трубы

Гибка змеевика

Трубогиб для стальной трубы

Гибка спирали

Трубогиб для тонкой трубы

Трубогиб для алюминиевой трубы

80 кг

2000x500x500 мм

1 градус

двухмерные, трехмерные

ручное

от 5 до 400 мм

от 2 до 20 метров

дорновый/бездорновый

зависит от оператора

180 + угол пружинения

от 0.5 до 5 мм

от 2 до 32мм

Технические характеристики

Диаметр изгибаемых круглых труб

Толщины стенок

Радиусы гиба

Углы гибы

Скорость гиба

Режимы работы

Длина обрабатываемых труб

Управление

Гибы

Дискретность задания угла гиба

Вес

Габариты

Типоразмеры изгибаемых труб и профилей

Форма

30х2

Мax размер, мм

Форма

32x3

25х15x2,5

25х25x3

15x15

16

Мax размер, мм

Форма

Мax размер, мм

25х25x3x3

20x20x2

25х3.14

28х12x2

Один трубогиб - множество возможностей!

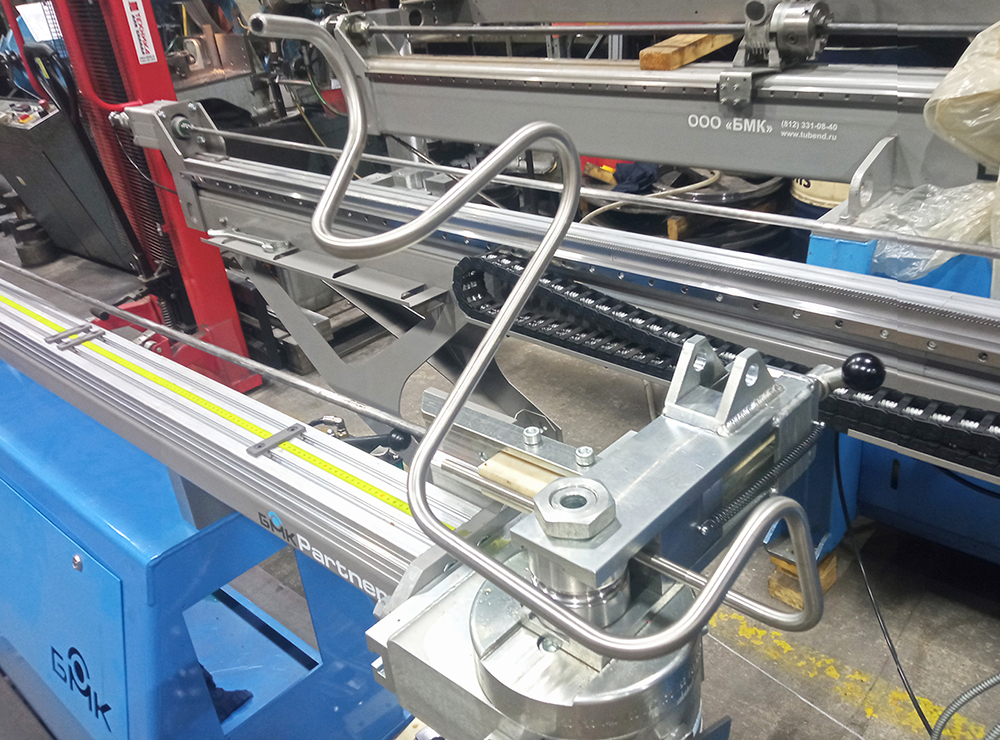

Сложные пространственные детали

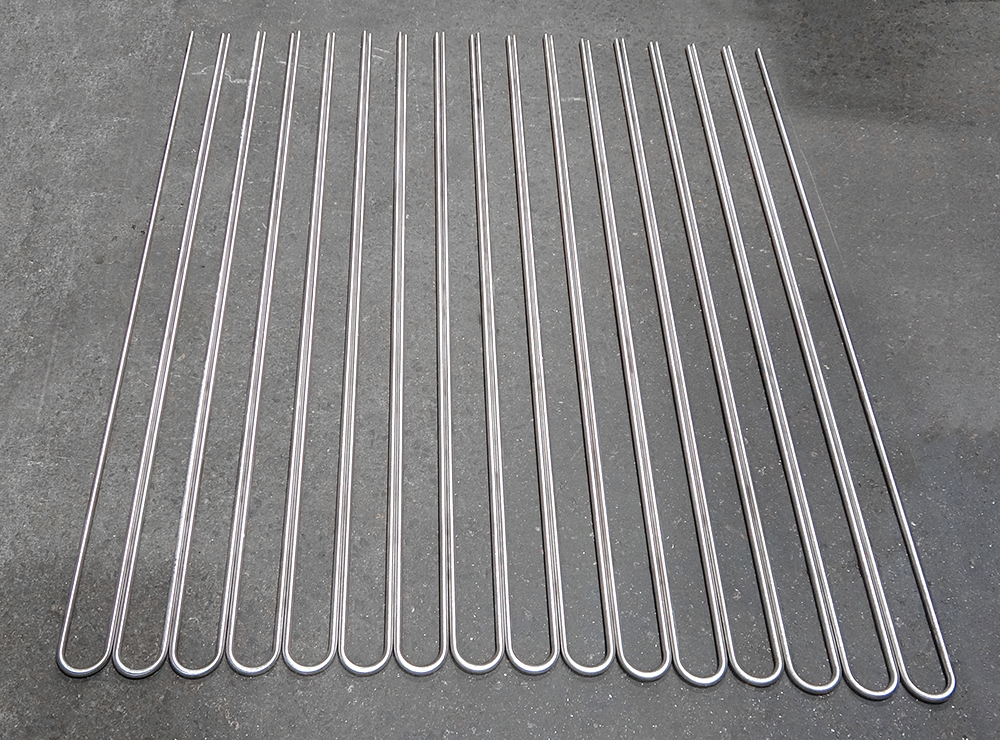

U образных труб для олодильных и бойлерных систем

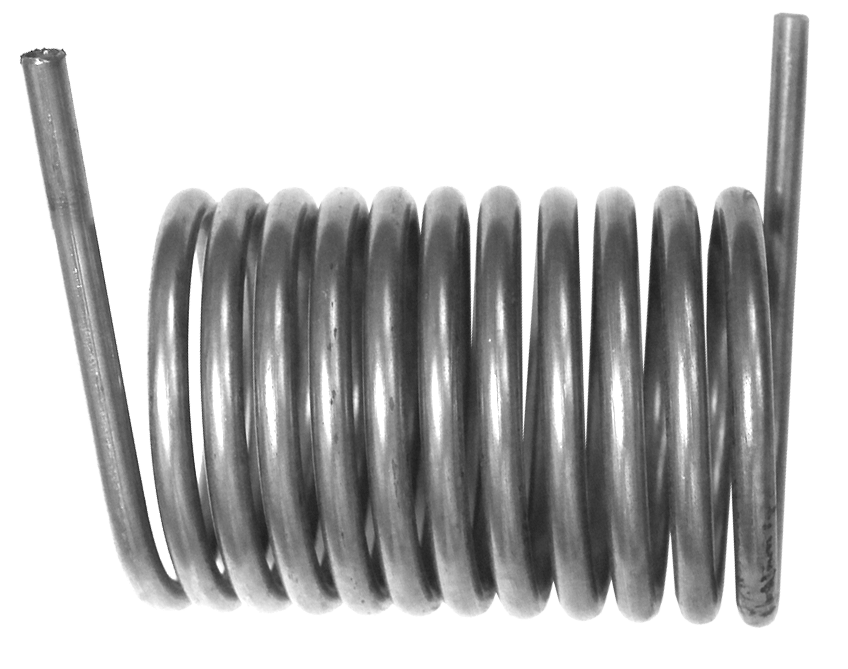

Спирали и змеевики

Гибка труб и профилей любого
сечения

Трубопроводы с соединительными гайками

Фитинги

Детали со сложной геометрией благодаря минимальным мертвым зонам на станке

Гибка труб с нулевым выдвижением - один гиб переходит в другой без прямого участка.

Изготовление деталей из трубы длиной до 20 метров

К примеру для производства полотенцесушителей другие производители делают специализированный станок, рассчитанные только под одну задачу. СE-51 3x универсальный станок, на котором можно изготавливать любые изделия

Устройство трубогиба

Дорновая система

Позволяет качественно гнуть тонкостенные трубы и профиля (без гофр и смятий).

Оснастка трубогиба

На трубогибах БМК реализована система быстрой смены оснастки, при переходе на другой типоразмер труб.

Гибочный модуль вынесенный вперед

Вынесенный вперед гибочный модуль сокращает мертвые зоны, позволяя гнуть сложные пространственные изделия

Система смазки дорна

При нажатии на ручку масло подается в дорн, продлевает срок службы дорна.

Штанга трубогиба от 2 до 20 метров

Длина станка (штанги) определяется по максимальной длине развертки детали, либо максимальной длиной используемой трубы.

Позволяет качественно гнуть тонкостенные трубы и профиля (без гофр и смятий).

Дорновая система

Каретка ориентации трубы в пространстве

Для гибки сложных пространственных изделий. Оснащена градуировкой и штурвалом для быстрого и точного поворота трубы в пространстве.

Вал лимб с упорами и шкалой градусов для точности гиба

Контроль угла гиба, для соблюдения повторяемости. Упоры позволяют автоматизировать работу.

Эксцентриковый зажим трубы

Требуется для быстрого и качественного зажима трубы в ручье ролика.

Упоры выставляются на требуемые углы и позволяют автоматизировать работу.

Вал лимб с упорами и шкалой градусов для программирования угла гиба

Крепления для установки станка

Позволяют закрепить станок на любое основание: верстак, тумбу основание и тд.

Линейка и упоры для контроля выдвижения трубы

Помогают соблюсти расстояние между гибами, упростить и ускорить работу оператора.

Повторяемость изделий

1 и 1000 изделия - одинаковы

Благодаря возможности программирования такие значений как: линейное выдвижение и угол поворота трубы в пространстве, так что оператору нужно просто выдвинуть/повернуть трубу по упору (без запоминания числовых последовательностей), а также дискретности задания углов гиба в 1 градус, все сделанные трубных изделий имеют высочайшую точность гиба и повторяемость не ниже 99%.

Качество гибов

Использование в станке таких высокотехнологичных элементов, как гибкие дорны и складкоразглаживатели позволят гнуть на станке тонкостенные трубы, на минимальные радиусы от 2D и при этом получать идеальное качество гибов.

Дорновая система может работает полностью в автоматическом режиме (опция), исключающем человеческий фактор.

Идеальное качество даже на тонкостенных трубах

Оснастка к станку

Оснастка для трубогиба - это специальный гибочный инструмент, который устанавливается на станок.
Данный инструмент изготавливается индивидуально под каждый типоразмер труб/профилей и радиус гиба, требуемый заказчику.

Смена оснастки занимает не более 5 минут.

Минимальный ресурс работы элементов
оснастки от 50.000 до 500.000 гибов.

Простота самостоятельного изготовления оснастки

Взаимозаменяемость оснастки
с трубогибами:
БМК-51, БМК-53, СM-30, СE-30, CE-30 3x,
CE-51, CE-51 3x.
