Автоматический трубогиб СE-51 Master 3x

Узнать цену

Предназначен, для 3-х координатной, дорновой и бездорновой гибки труб и профильного проката из стали, нержавеющей стали, титана, алюминия, меди и медных сплавов.

ПОЛУАВТОМАТИЧЕСКИЙ ТРУБОГИБ

CE-80 Profi

Max диаметр изгибаемой трубы

Радиусы гиба по оси:

80х4 мм

5-500 мм

Mах угол гиба:

180 + пружинение

Mах угол гиба:

5-750 мм

51х2 мм

Радиусы гиба по оси:

Max диаметр изгибаемой трубы

180 + пружинение

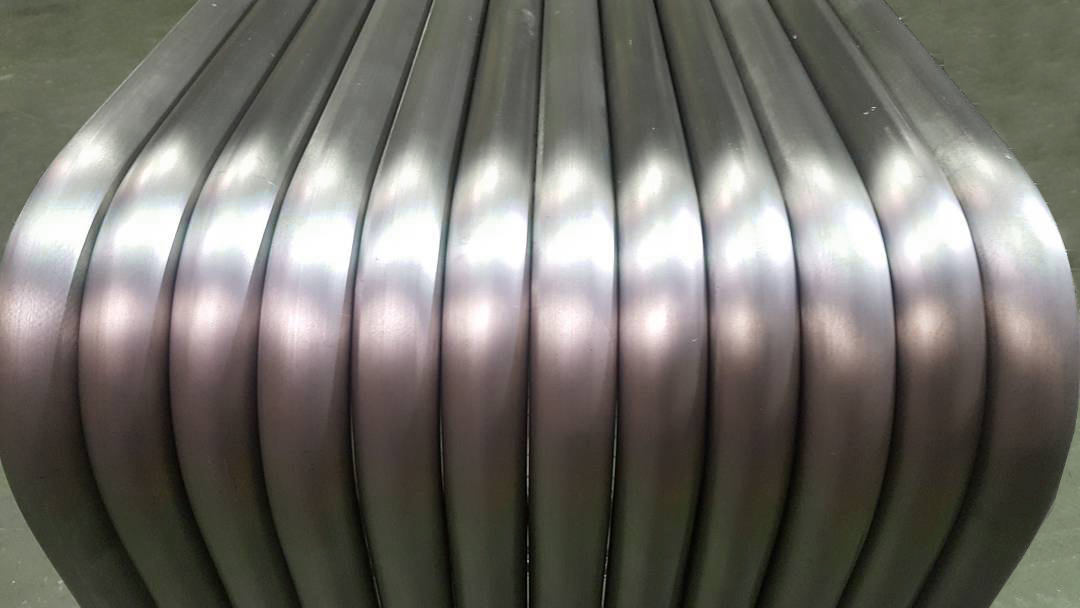

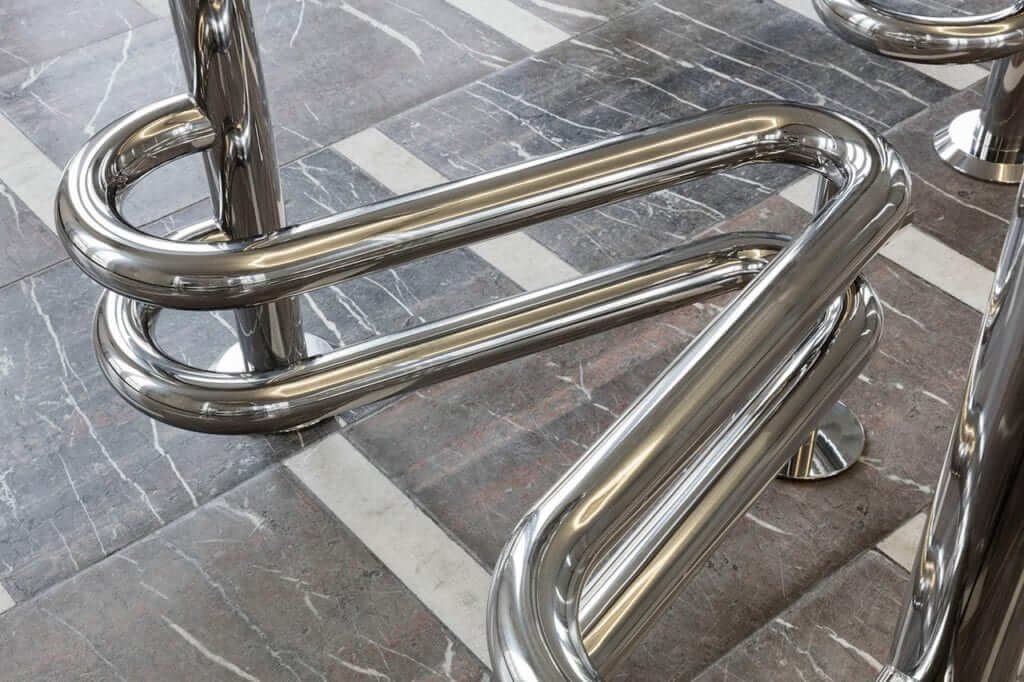

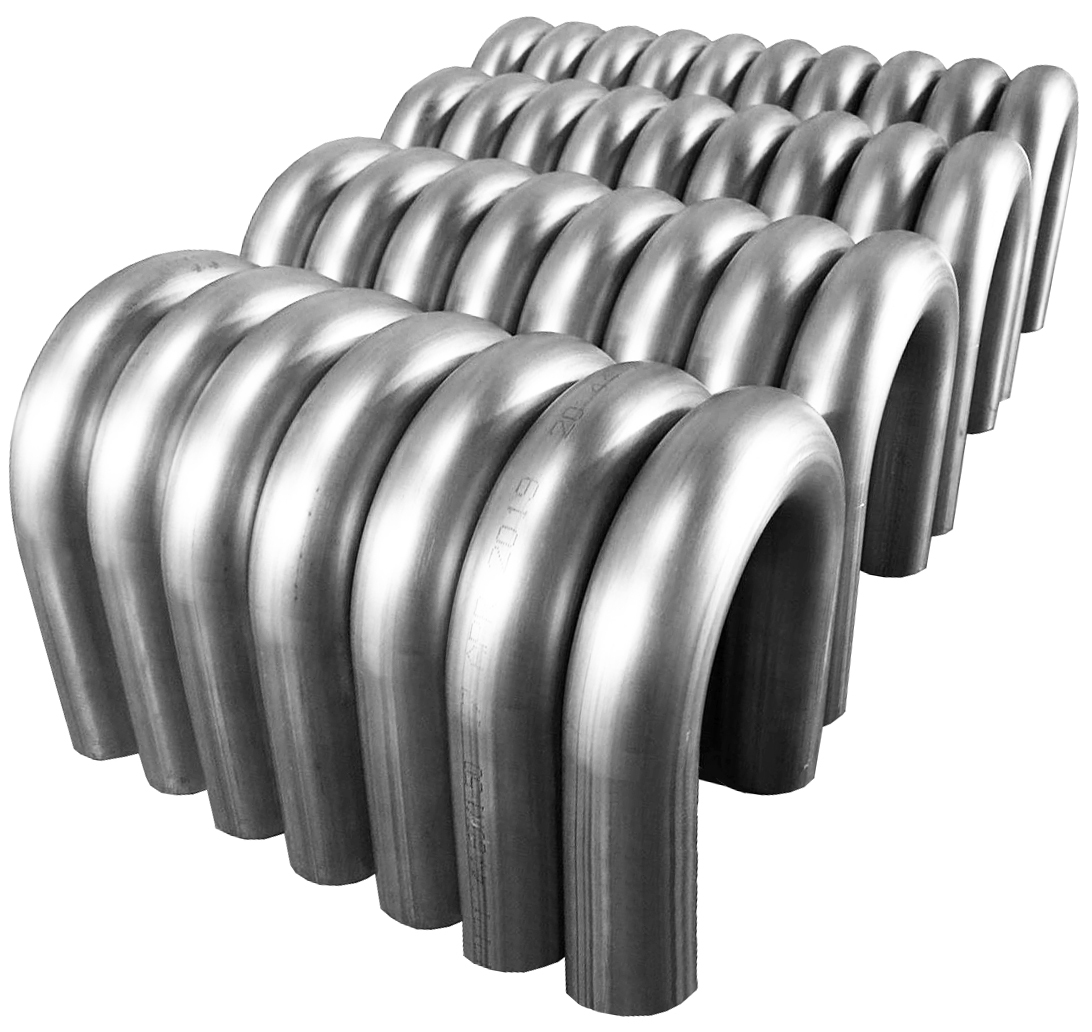

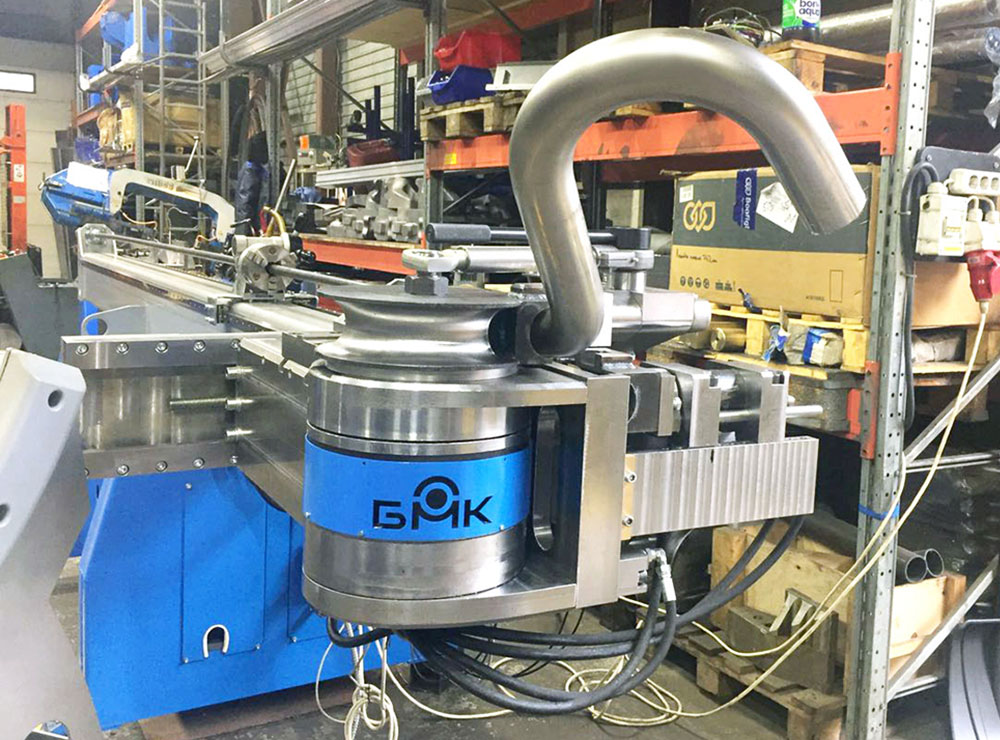

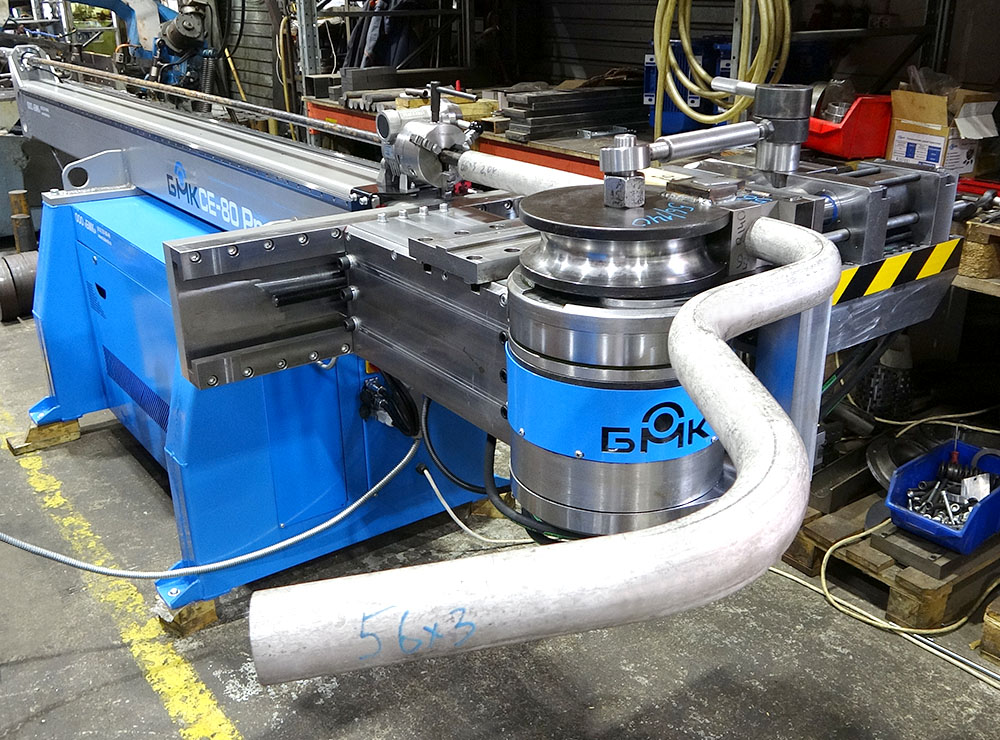

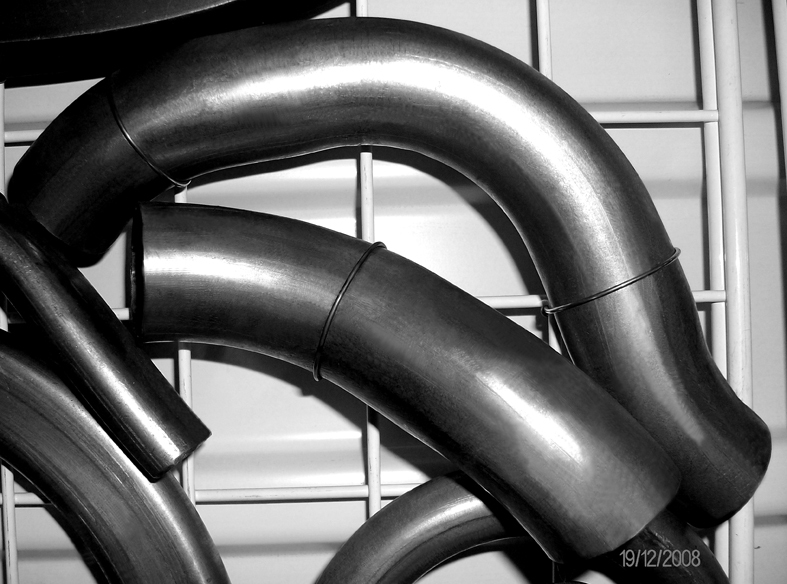

Детали, согнутые на трубогибе Profi

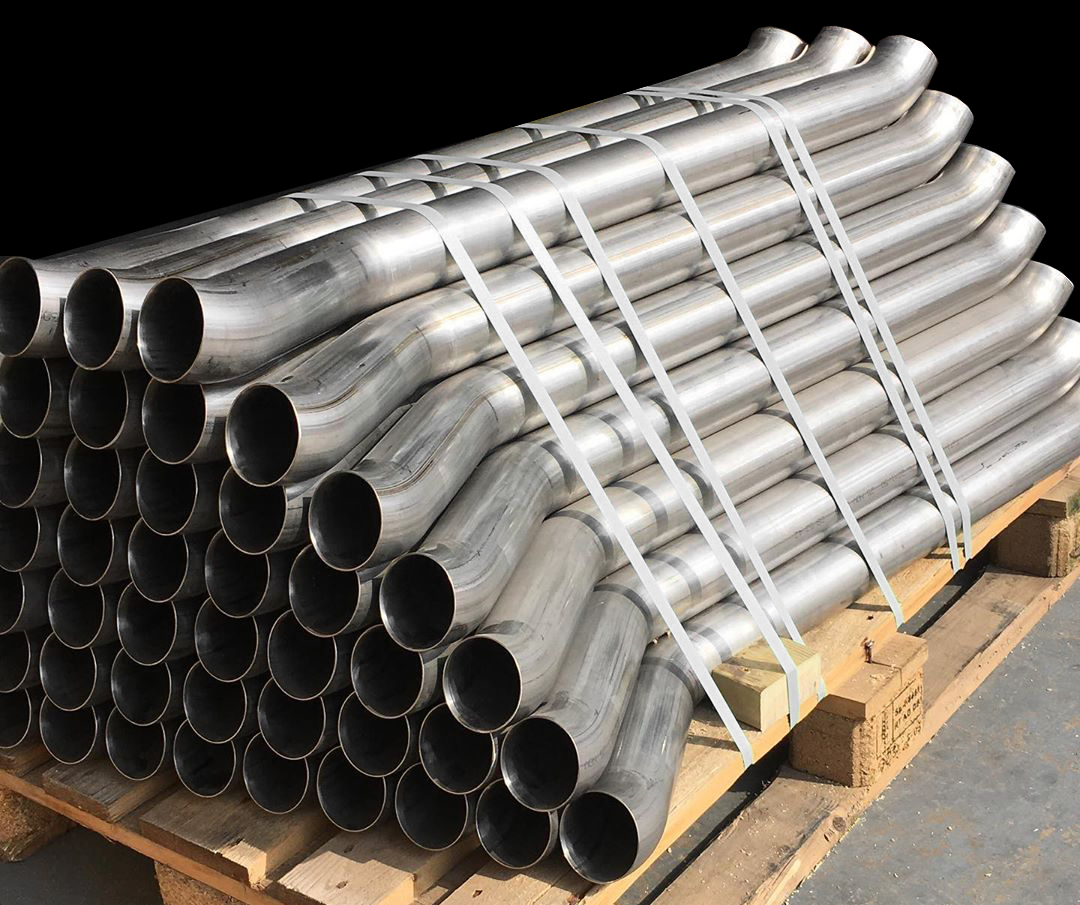

Гибка стальной трубы 80х1,5

Трубогиб для нержавейки

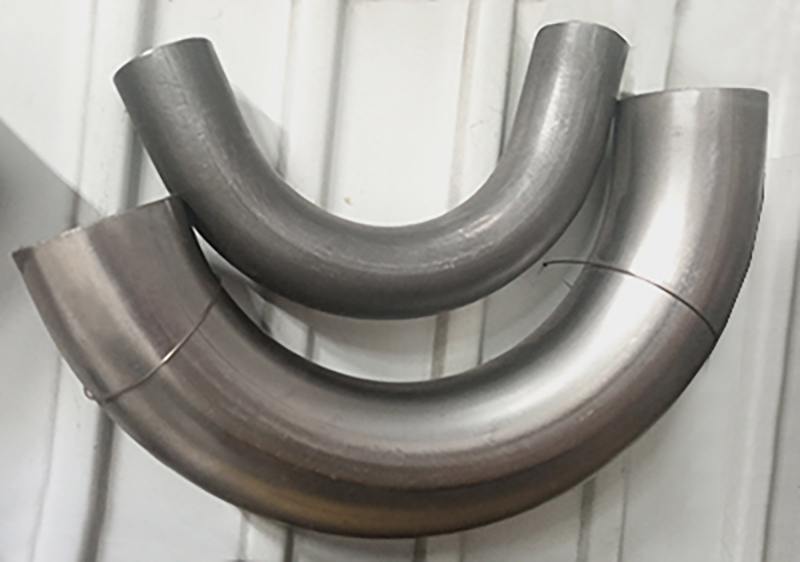

Гибка трубы нержавейки 80 мм

Трубогиб для стальной трубы

Трубогиб для алюминиевой трубы

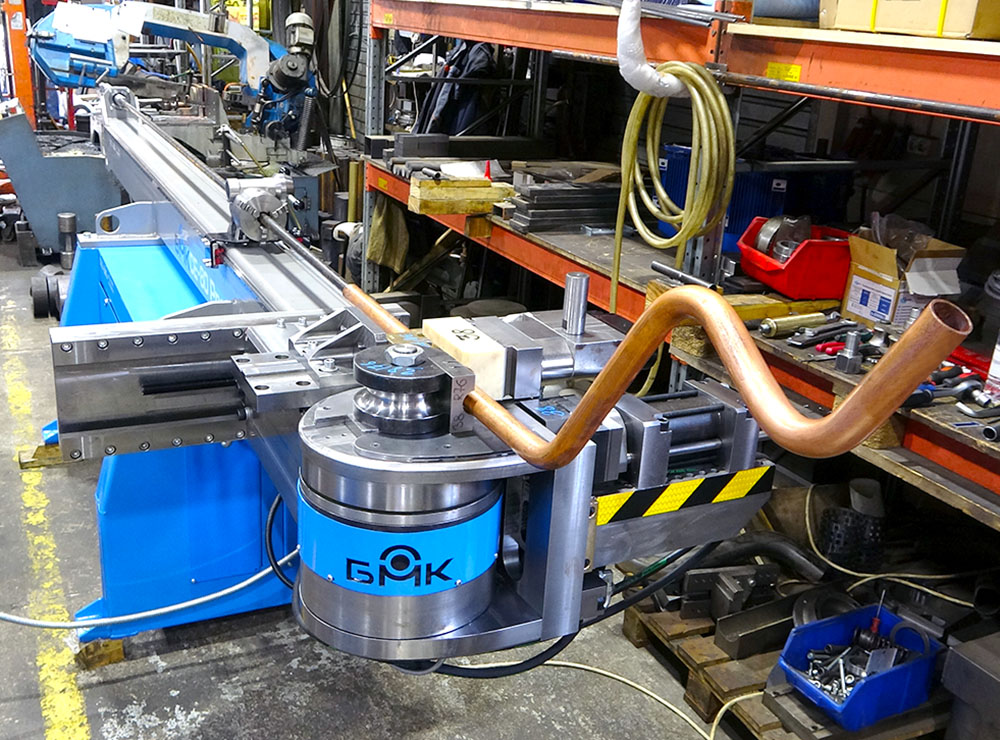

Трубогиб для медной трубы

Трубогиб для нержавеющей стали

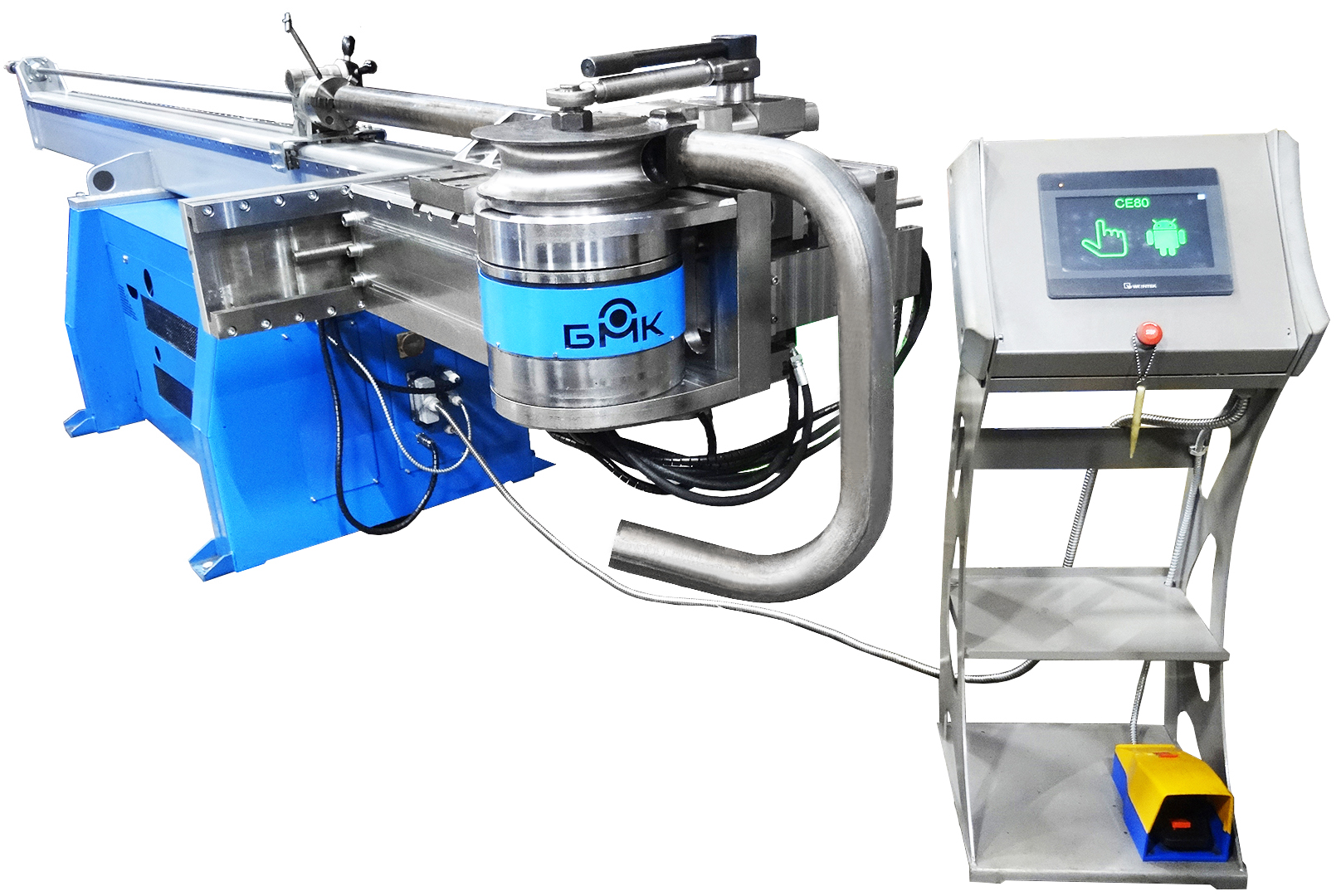

Трубогибочный станок чпу PROFI

1800 кг

5500x1230x1250 мм

1 град

двухмерные, трехмерные

ЧПУ

от 5 до 500 мм

от 4 до 20 метров

6,5 кВт

дорновый/бездорновый

9 град/сек

180 + угол пружинения

от 1 до 10 мм

от 5 до 80 мм

Технические характеристики

Диаметр изгибаемых круглых труб

Толщины стенок

Радиусы гиба

Углы гибы

Скорость гиба

Режимы работы

Потребляемая мощность

Длина обрабатываемых труб

Управление

Гибы

Дискретность задания угла гиба

Вес

Габариты

Типоразмеры изгибаемых труб и профилей

Форма

76х2

Мax размер, мм

Форма

80x4

60х40x3

70х70x5

35x35

45

Мax размер, мм

Форма

Мax размер, мм

60х60x7x7

80х40x4.5

60x60x3

79х9.42

70х36x2

Один трубогиб - множество возможностей!

Сложные пространственные детали

Возможность остановки в любом месте, для пробивки отверстий, обжима и тд

Гибка труб и профилей любого
сечения

Детали со сложной геометрией благодаря минимальным мертвым зонам на станке

Гибка труб с нулевым выдвижением - один гиб переходит в другой без прямого участка.

Изготовление деталей из трубы длиной до 20 метров

К примеру для производства полотенцесушителей другие производители делают специализированный станок, рассчитанные только под одну задачу. СE-51 3x универсальный станок, на котором можно изготавливать любые изделия

Устройство трубогиба

Система автоматического зажима трубы

После нажатия на кнопку пуск, трубогиб автоматически зажмет и согнет трубу, а после гиба вернет гибочный модуль в исходное положение

Автоматическая система выдвижения-убирания дорна

Дорн позволяет сохранить геометрию трубы (предотвращает образования гофры и сплющивания) в месте ее гиба.

Дорн позволяет сохранить геометрию трубы (предотвращает образования гофры и сплющивания) в месте ее гиба.

Автоматическая система выдвижения-убирания дорна

Пульт управления для программирования углов гиба

Программирование углов и скорости гиба. Объем памяти - 100 деталей, имеющих до 15 углов гиба в каждой.

После нажатия на кнопку пуск, трубогиб автоматически зажмет и согнет трубу, а после гиба вернет гибочный модуль в исходное положение

Система автоматического зажима трубы

Каретка ориентации трубы в пространстве с дистанционным управлением

Для гибки сложных пространственных изделий. Оснащена градуировкой и упорами дистанционных замков для быстрого поворота трубы в пространстве.

Выносная педаль пуска станка

При нажатии на педаль, станок зажимает трубу и производит гиб на заданный угол.

Пульт управления для программирования углов гиба

Программирование углов и скорости гиба. Объем памяти - 100 деталей, имеющих до 15 углов гиба в каждой.

Оснастка трубогиба

На трубогибах БМК реализована система быстрой смены оснастки, при переходе на другой типоразмер труб.

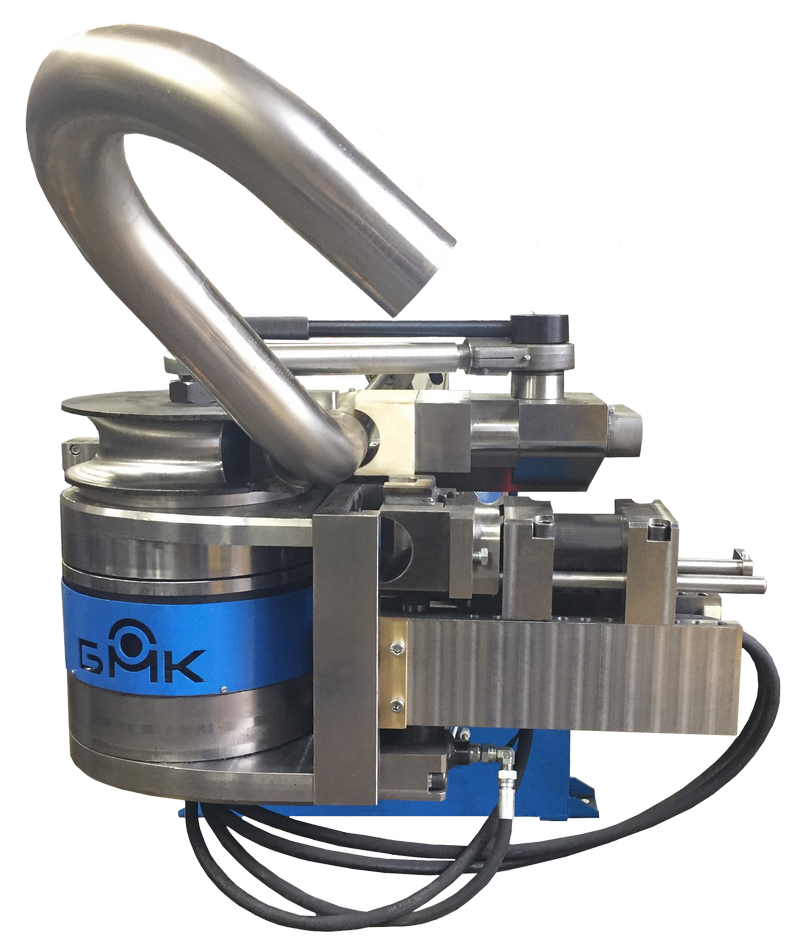

Гибочный модуль вынесенный вперед

Вынесенный вперед гибочный модуль сокращает мертвые зоны, позволяя гнуть сложные пространственные изделия

Штанга трубогиба от 2 до 20 метров

Длина станка (штанги) определяется по максимальной длине развертки детали, либо максимальной длиной используемой трубы.

Линейка и упоры для контроля выдвижения трубы

Помогают соблюсти расстояние между гибами, упростить и ускорить работу оператора.

Выбор необходимых модулей при покупке

Трубогибы CE-80 Profi имеет модульную конструкцию что позволяет выбрать уровень его автоматизации в зависимости от требуемой производительности и бюджета на покупку.

Выберите степень автоматизации под свои задачи

Дооснащение в процессе работы

В процессе эксплуатации можно повысить уровень автоматизации трубогиба за счет дополнения соответствующими модулями или замены ручных элементов на автоматические. (Модернизировать полуавтоматический трубогиб - в полный автомат)

Повторяемость изделий

1 и 1000 изделия - одинаковы

Благодаря возможности программирования такие значений как: линейное выдвижение и угол поворота трубы в пространстве, так что оператору нужно просто выдвинуть/повернуть трубу по упору (без запоминания числовых последовательностей), а также дискретности задания углов гиба в 1 градус, все сделанные трубных изделий имеют высочайшую точность гиба и повторяемость не ниже 99%.

Качество гибов

Использование в станке таких высокотехнологичных элементов, как гибкие дорны и складкоразглаживатели позволят гнуть на станке даже тонкостенные трубы, на минимальные радиусы от 1,5D и при этом получать идеальное качество гибов.

Дорновая система работает полностью в автоматическом режиме (опция), исключающем человеческий фактор.

Идеальное качество даже на тонкостенных трубах

Оснастка к станку

Оснастка для трубогиба - это специальный гибочный инструмент, который устанавливается на станок.
Данный инструмент изготавливается индивидуально под каждый типоразмер труб/профилей и радиус гиба, требуемый заказчику.

Смена оснастки занимает не более 5 минут.

Минимальный ресурс работы элементов
оснастки от 50.000 до 500.000 гибов.

Простота самостоятельного изготовления оснастки
