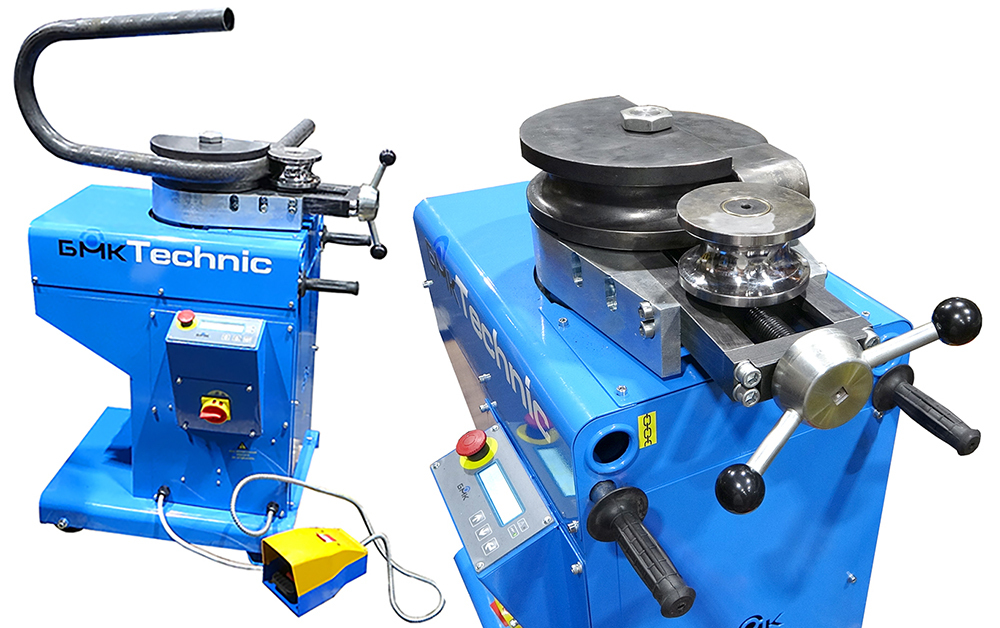

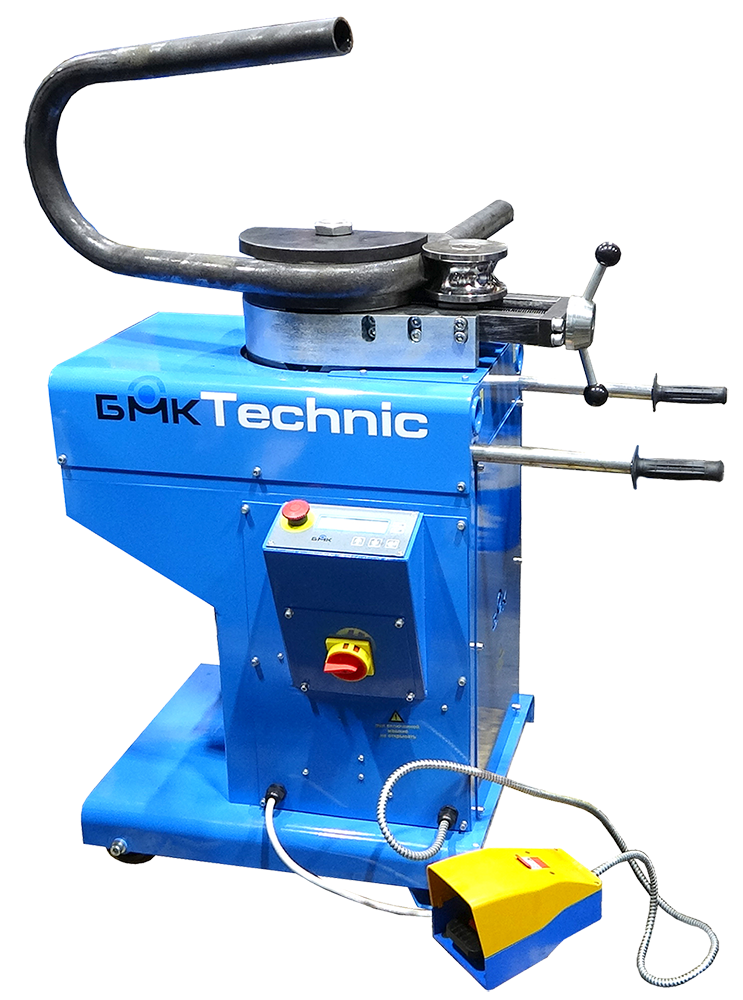

Автоматический трубогиб СE-51 Master 3x

Узнать цену

Предназначен, для бездорновой гибки толстостенных труб и профильного проката из стали, нержавеющей стали, титана, алюминия, меди и медных сплавов.

БЕЗДОРНОВЫЙ ТРУБОГИБ

RE-60 Technic M

Max диаметр изгибаемой трубы

Радиусы гиба по оси:

60х4 мм

27-235 мм

Mах угол гиба:

180 + пружинение

Mах угол гиба:

27-235 мм

60х4 мм

Радиусы гиба по оси:

Max диаметр изгибаемой трубы

180 + пружинение

Детали, согнутые на трубогибе Technic M

Трубогиб чпу бездорновый

Гибка стальной трубы 48 мм

Трубогиб профильный

Трубогиб для стальной трубы

Трубогиб для профильной трубы

Трубогиб для квадратной трубы

Трубогибочный станок чпу

Технические характеристики

от 27 до 235 мм

180 + угол пружинения

от 5 до 60 мм

Диаметр изгибаемых круглых труб

Радиусы гиба

Углы гибы

Габариты

Вес

Дискретность задания угла гиба

Количество скоростей гиба

Программирование углов и скорости гиба

Энергопитание

Потребляемая мощность

Режим работы

бездорновый

220В, 50 Гц

1,5 кВт

6

ЧПУ

1 градус

750x630x1020 мм

250 кг

Возможности по типоразмерам изгибаемых труб и профилей

Форма

60х4

Мax размер, мм

Форма

40х20х3

45х30x3

40х40x4

30x30

35

Мax размер, мм

Форма

Мax размер, мм

40х40x5x5

50х32x4.4

40x40x3

50х6.28

45х16x3

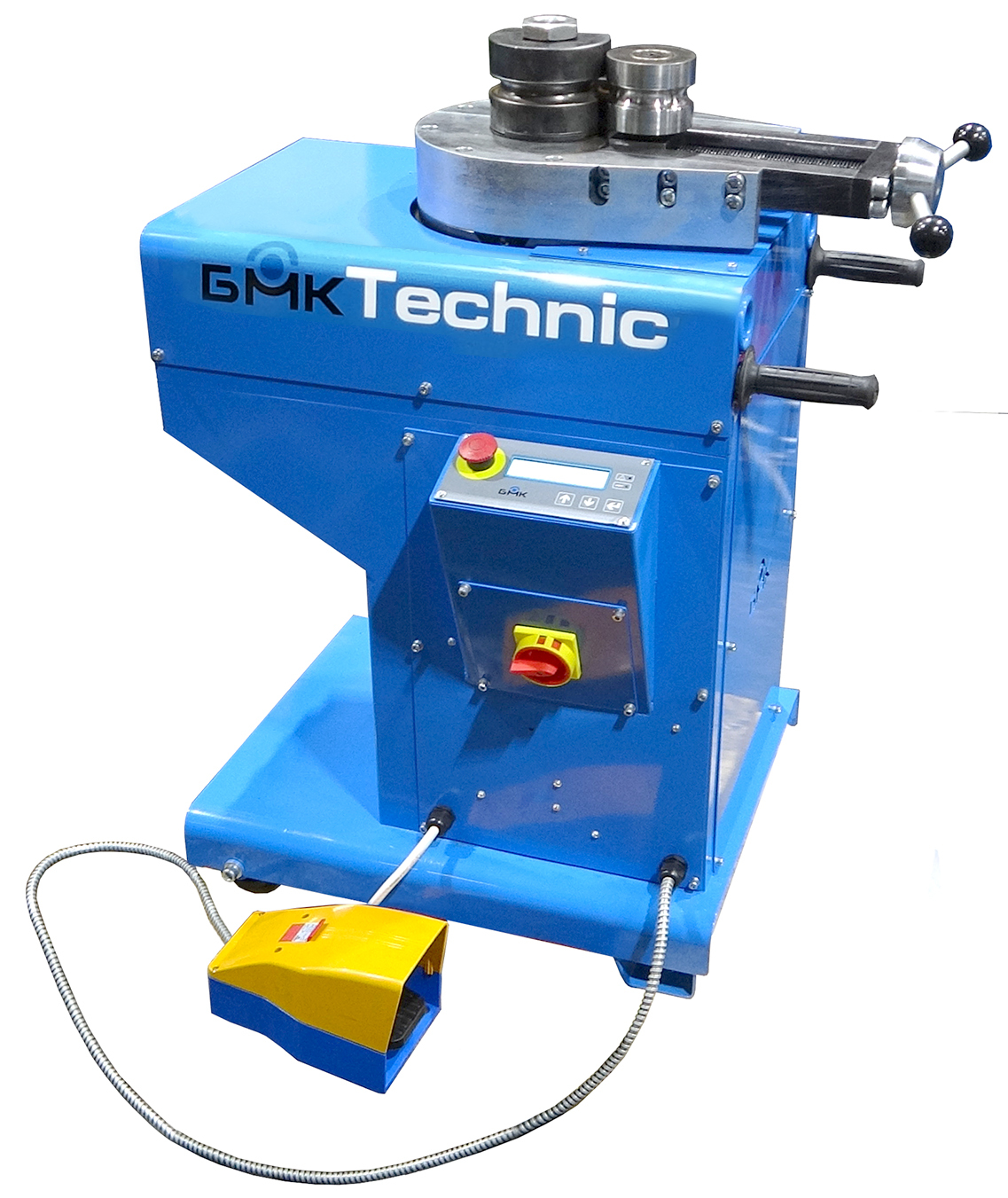

Устройство трубогиба

Сетевой выключатель

Мотор редуктор 1,5 кВт

Гибочный модуль

Колесики
Обеспечивают легкое передвижение станка

Технологическая подставка

Для транспортирования и работы станка без фундамента и анкерения.

Стойка управления станком
Сенсорный компьютер с современным программным обеспечением "Tubend".

Обеспечивает программирование
углов и скоростей гиба

ЧПУ

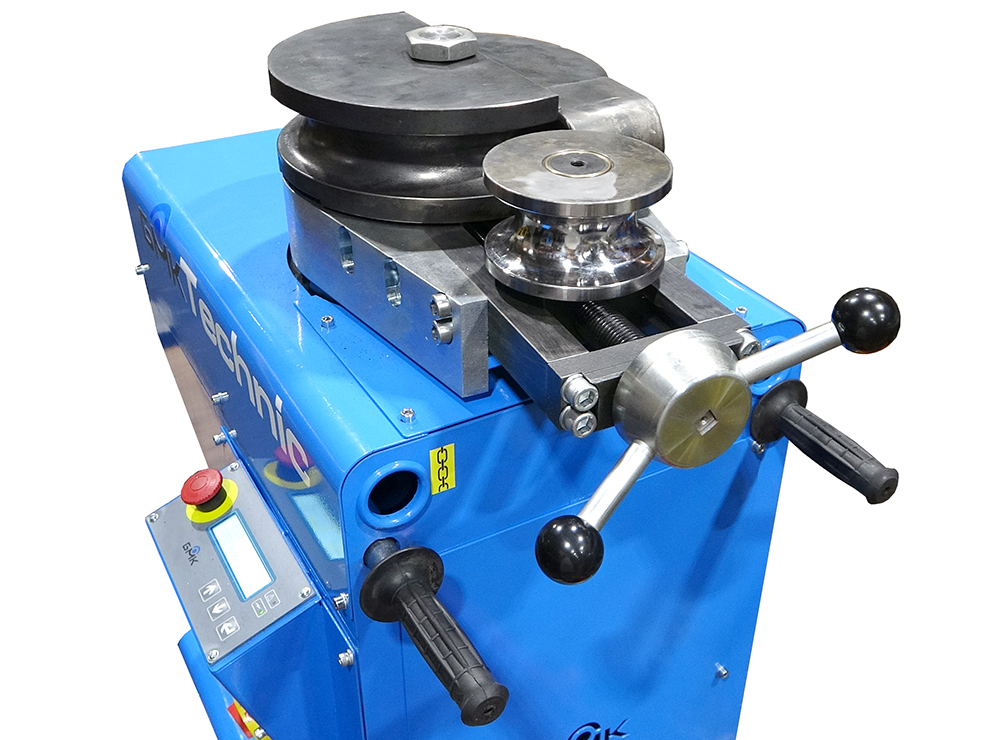

Гибочный ролик

Выносная педаль пуска станка
При однократном нажатии на педаль, станок в автоматическом режиме согнет трубную деталь

Выдвижные ручки
Для легкой и быстрой транспортировки станка

Винтовой зажим

Обкаточный ролик

Изготавливается под требуемый типоразмер трубы или профиля и радиус гибки

ЧПУ с интерфейсом полностью на русском языке

На ЧПУ легко программируются углы гиба от 0 до 210 град. и скорости гиба трубы (6 скоростей гиба).

Кнопка STOP останавливает станок в любой момент работы одним нажатием.

Программирование трубогиба

Оснастка к станку

Оснастка для трубогиба - это специальный гибочный инструмент, который устанавливается на станок.
Данный инструмент изготавливается индивидуально под каждый типоразмер труб/профилей и радиус гиба, требуемый заказчику.

Смена оснастки занимает не более 5 минут.

Минимальный ресурс работы элементов
оснастки от 50.000 до 500.000 гибов.

Простота самостоятельного изготовления оснастки
